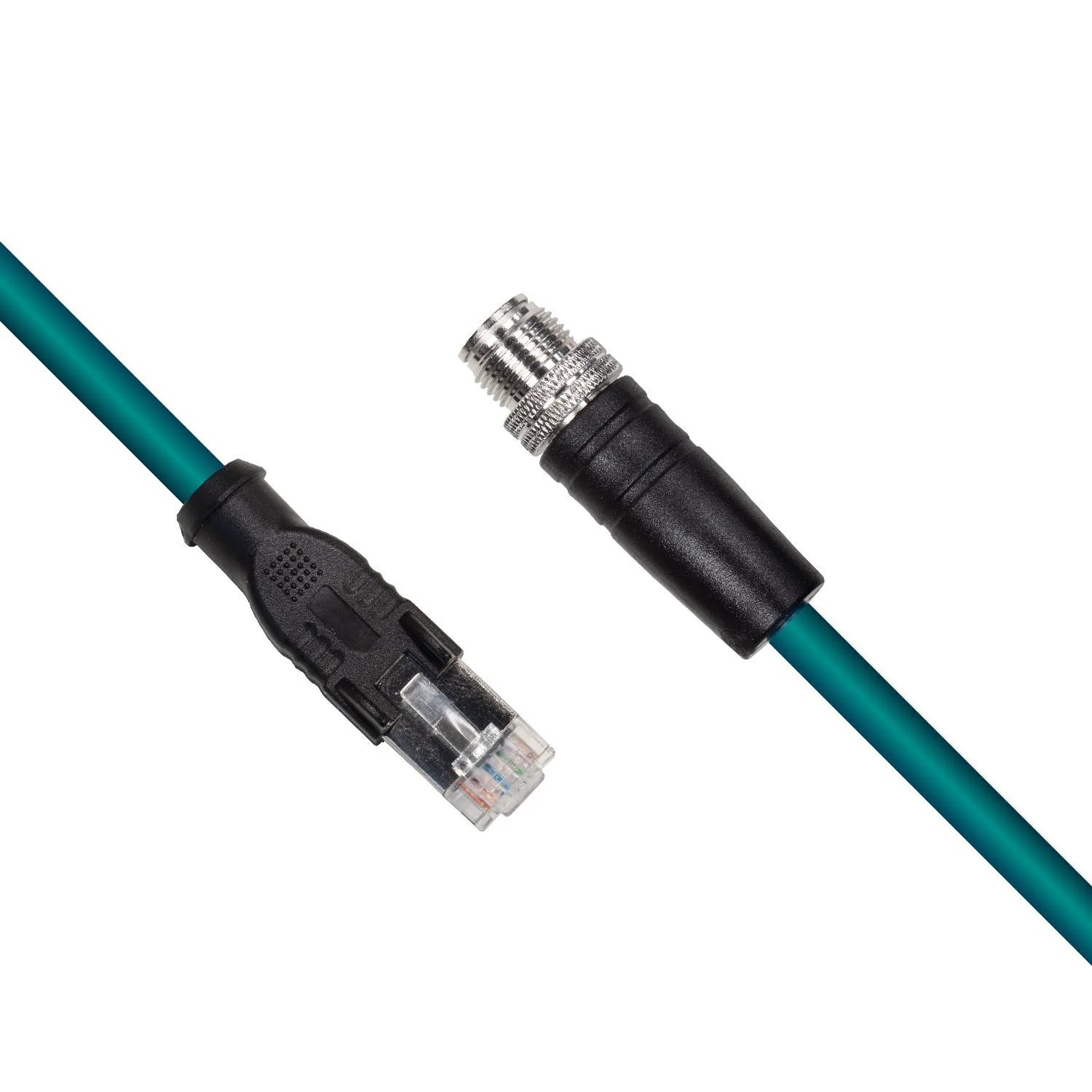

Luxonis Ethernet cable, M12/RJ45 - 2m/6ft cable

Kabel Ethernet Luxonis M12/RJ45 w wersji 2 m (6 ft, SKU Cat6-M12xRJ45-2m): tej samej długości co kabel, który producent dokłada do kamer OAK PoE serii 2 i OAK 4 - jako zapas albo do kolejnej kamery.

Kabel Ethernet z wtykiem M12 kodowanym X na jednym końcu i standardowym wtykiem RJ45 na drugim. Łączy kamerę OAK PoE serii 2 ze switchem PoE albo injectorem, więc zasilanie i transmisja danych płyną jednym przewodem. Wtyk M12 skręca się gwintem i po połączeniu ma IP67, kabel pracuje od -40 do 80 °C, a żyły są połączone 1:1 i ekranowane oplotem. Producent oferuje cztery długości: 2, 3, 5 i 10 m.

Wtyk M12 jest zgodny z normą IEC 61076-2-109 i pasuje do 8-pinowego gniazda M12 kodowanego X w kamerach OAK-D S2 PoE, OAK-D Pro PoE, OAK-D W PoE i OAK-D Pro W PoE. Kamery te są zasilane w standardzie 802.3af (klasa 3) i przesyłają dane z prędkością 1 Gb/s (1000BASE-T). Takie samo gniazdo mają kamery OAK 4, zasilane przez M12 w standardzie PoE+ (802.3at, klasa 4) i łączone z siecią z prędkością do 2,5 Gb/s; producent dokłada do nich kabel M12/RJ45 o długości 2 m.

Dla złączy producent podaje napięcie znamionowe 60 V DC lub 50 V AC, prąd znamionowy 0,5 A, rezystancję styku do 10 mΩ i ponad 100 cykli łączenia. Żyły są przylutowane do styków i połączone 1:1 (pin M12 odpowiada pinowi RJ45 o tym samym numerze), a ekran z oplotu łączy obudowy obu wtyków. Przewodnik PoE producenta przypomina, że szczelność kamery zależy od dokręcenia złącza M12, i zaleca kabel Ethernet krótszy niż 100 m.
