Luxonis PoE+ Injector - EU
PoE+ Injector 30 W to jednoportowy injector REVODATA zgodny z IEEE 802.3af/at, który przesyła do kamery dane z szybkością do 2,5 Gb/s i zasilanie jednym kablem Ethernet o długości do 100 m. Luxonis poleca go do wszystkich kamer OAK 4: OAK 4 D, OAK 4 D Pro, OAK 4 S i OAK 4 CS. Zasilanie 100-240 V AC, kabel z wtyczką EU w zestawie, tylko do pomieszczeń.
Wysyłka paczką w Polsce: 79 zł brutto. Waga z opakowaniem: ok. 0,4 kg. Sprzedaż wyłącznie dla firm i instytucji.
Termin dostawy: ok. 7 dni od potwierdzenia zamówienia.
- 30 W
- Moc PoE+
- 2,5 Gb/s
- Sieć
- EU
- Wtyczka
Opis produktu
PoE+ Injector to jednoportowy injector REVODATA, który Luxonis poleca do wszystkich kamer serii OAK 4. Daje do 30 W w standardzie IEEE 802.3af/at i przenosi dane z szybkością 1 Gb/s albo 2,5 Gb/s (1G/2,5G), więc kamera dostaje zasilanie i sieć jednym kablem Ethernet na odległość do 100 m. Zasilacz przyjmuje 100-240 V AC, a w zestawie jest kabel zasilający z wtyczką EU.
Kamery OAK 4 są według producenta w pełni zgodne z IEEE 802.3at, klasa 4, mają łącze 2.5GBASE-T i pobierają do 25 W. Do nominalnej wydajności potrzebują PoE+: dokumentacja Luxonis wymaga injectora albo przełącznika PoE+ 30 W. Przy zwykłym PoE (802.3af) kamera pracuje z ograniczoną wydajnością - gdy wykryje 15-20 W, startuje w trybie ograniczonej mocy i sygnalizuje to żółtą diodą; po zakończeniu startu dioda świeci na niebiesko.

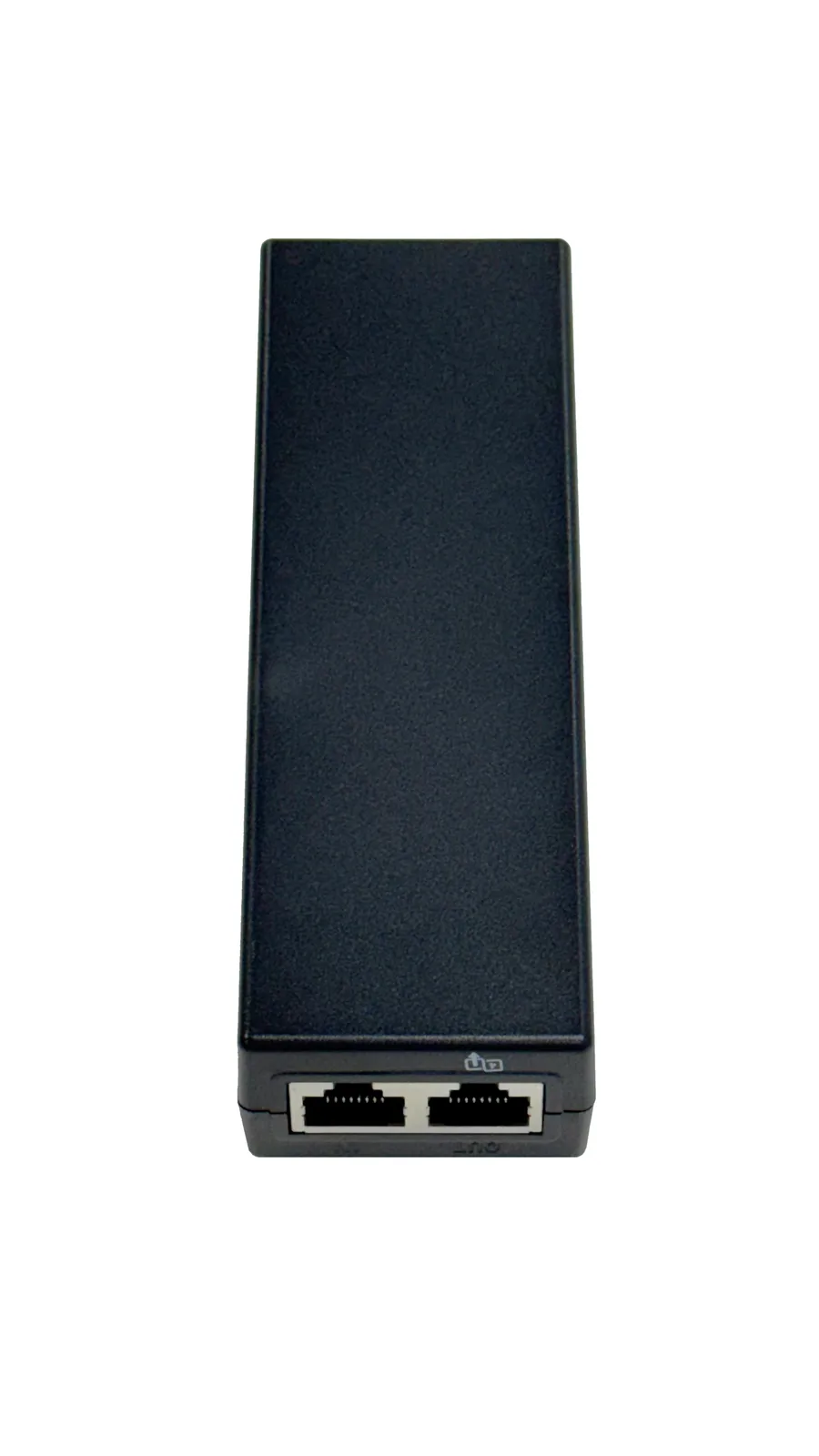

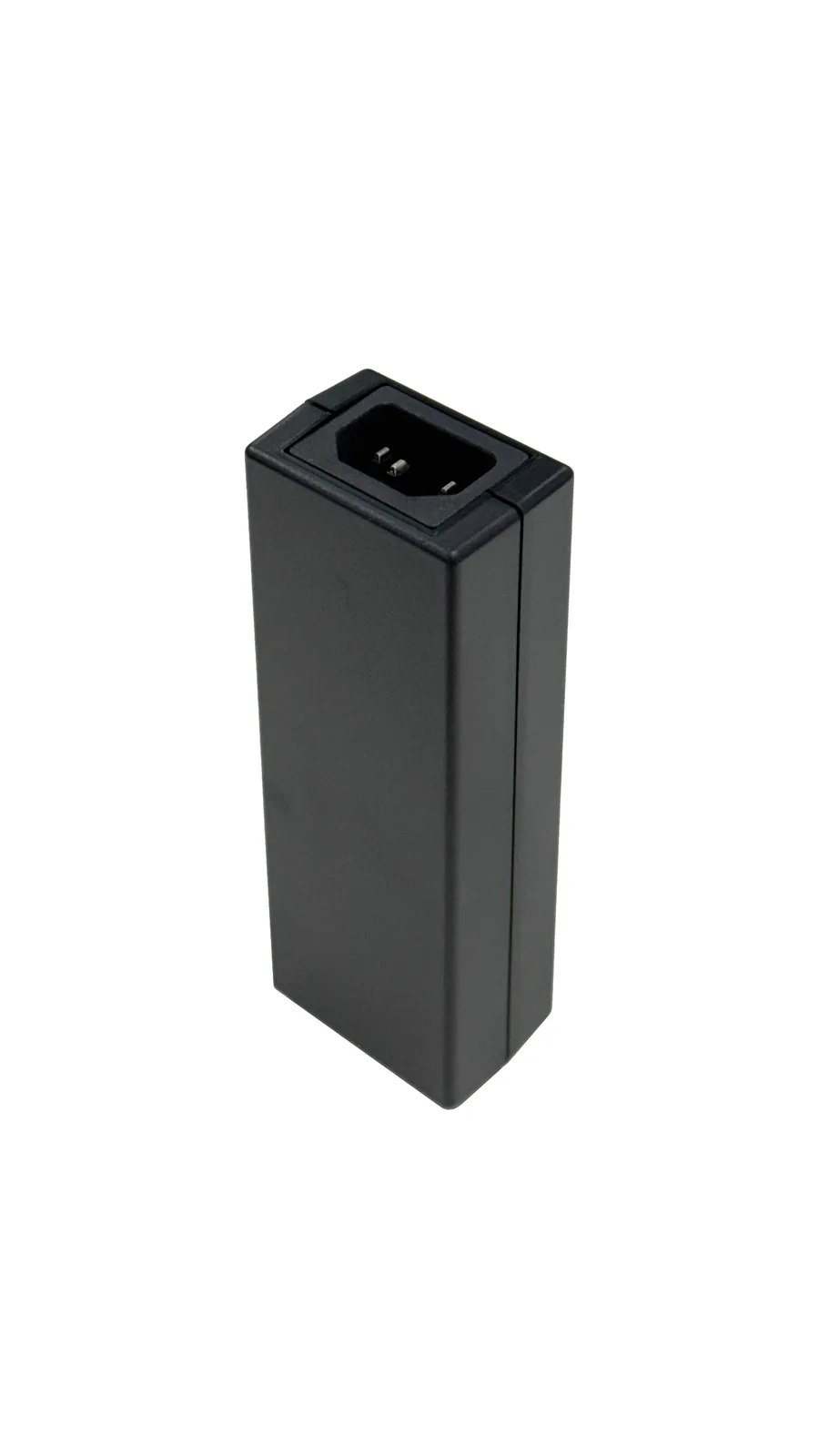

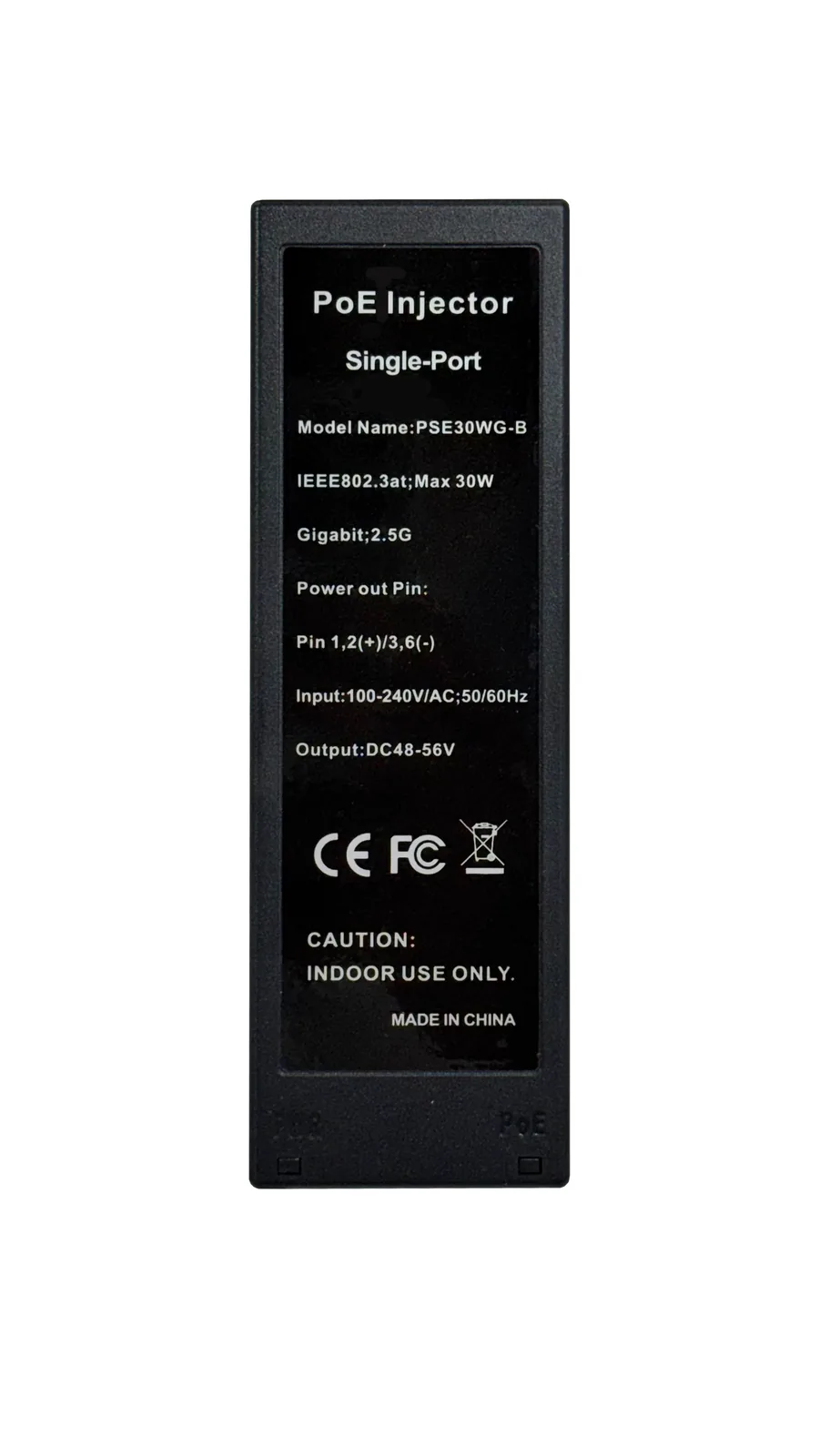

Na tabliczce znamionowej producent podaje model PSE30WG-B, wejście 100-240 V AC, 50/60 Hz, wyjście 48-56 V DC, piny zasilania 1 i 2 (+) oraz 3 i 6 (-), oznaczenia CE i FCC oraz ograniczenie: tylko do użytku w pomieszczeniach. Injector ma dwa gniazda RJ45 (wejście danych i wyjście PoE do kamery) i gniazdo kabla zasilającego. Obudowa ma 138 × 44 × 30 mm i waży 138 g, a razem z kablem 231 g.
Producent przewiduje też układ mieszany: kamera OAK 4 dostaje zasilanie z injectora PoE+ 30 W, a dane płyną kablem USB 3 do komputera - przydatne, gdy port komputera nie zasili kamery przez USB-C.
Kompatybilność
Producent poleca injector do wszystkich kamer serii OAK 4: OAK 4 D, OAK 4 S, OAK 4 D Pro i OAK 4 CS, we wszystkich wariantach. Te kamery są zgodne z IEEE 802.3at, klasa 4, i mają łącze 2.5GBASE-T. Injector obsługuje też standard 802.3af, a według dokumentacji Luxonis kamery OAK PoE z procesorem RVC2 pracują z każdym źródłem 802.3af lub wyższym; producent poleca dla nich PoE Injector 15 W.
Funkcje
30 W dla kamer OAK 4
PoE+ (802.3at) daje moc, której OAK 4 potrzebuje do nominalnej wydajności; przy 802.3af kamera pracuje z ograniczoną wydajnością.
Sieć do 2,5 Gb/s
Port obsługuje 1 Gb/s i 2,5 Gb/s, czyli pełną szybkość złącza 2.5GBASE-T kamer OAK 4.
Jeden kabel do 100 m
Dane i zasilanie płyną jednym kablem Ethernet na odległość do 100 m; zasilacz pracuje przy 100-240 V AC.
Wtyczka europejska (EU)
Kabel zasilający z wtyczką EU do gniazd w Polsce i w Niemczech; zasilacz przyjmuje 100-240 V AC, 50/60 Hz.
Zastosowania
Kamery OAK 4 w budynku i na zewnątrz
Injector stoi w pomieszczeniu (tylko do użytku wewnątrz), a kamera OAK 4 D w obudowie IP67 może pracować na zewnątrz, do 100 m kabla dalej.
Zasilanie PoE+, dane przez USB
Gdy komputer nie zasili kamery przez USB-C, OAK 4 dostaje 30 W z injectora, a dane płyną kablem USB 3.
Stanowiska badawcze z OAK 4
Na uczelni i w laboratorium injector uruchamia kamerę OAK 4 przy zwykłym przełączniku bez PoE+, po jednym injectorze na kamerę.
Najważniejsze komponenty
W pełni skonfigurowany model może zawierać:
- Injector PoE+ 30 WREVODATA PSE30WG-B, IEEE 802.3af/at, 1G/2,5G, 138 × 44 × 30 mm, 138 g.
- Kabel zasilającyZ wtyczką EU; razem z injectorem 231 g.
Specyfikacja
| Producent i model | REVODATA, model PSE30WG-B (tabliczka znamionowa); injector jednoportowy |
| Standard PoE | IEEE 802.3af/at (PoE i PoE+) |
| Wyjście PoE | maks. 30 W; 48-56 V DC (tabliczka znamionowa); piny zasilania 1 i 2 (+), 3 i 6 (-) |
| Zasilanie wejściowe | 100-240 V AC, 50/60 Hz |
| Sieć | 1 Gb/s i 2,5 Gb/s (1G/2,5G), jeden port |
| Zasięg | do 100 m transmisji danych i zasilania |
| Złącza | 2 × RJ45: wejście danych i wyjście PoE do kamery; gniazdo kabla zasilającego |
| Wymiary | 138 × 44 × 30 mm (dł. × szer. × wys.) |
| Masa | 138 g; 231 g z kablem zasilającym |
| Zawartość zestawu | injector PoE+ 30 W, kabel zasilający |
| Certyfikacja | oznaczenia CE i FCC na tabliczce znamionowej |
| Uwaga | tylko do użytku w pomieszczeniach (tabliczka znamionowa) |
| Kompatybilność | wszystkie kamery OAK serii 4 (według producenta): OAK 4 D, OAK 4 S, OAK 4 D Pro, OAK 4 CS |
| Wtyczka sieciowa | europejska (EU), na kablu zasilającym |
| Warianty modelu | SKU POE-at-eu (jeden wariant) |
Pliki do pobrania
- OAK 4 - pierwsze uruchomienie (dokumentacja producenta)Strona producenta
Wymagania zasilania PoE+ 30 W, podłączenie i sygnały diody statusu.
- Przewodnik wdrożenia kamer OAK PoEStrona producenta
Pierwsze połączenie, adresy IP, sieć i rozwiązywanie problemów.
