Inspire Robots konwerter RS232-LVTTL AES-LA-11-06
Płytka AES-LA-11-06 zamienia sygnał portu RS232 na złączu DB9 na poziom LVTTL 3,3 V mikrosiłowników Inspire Robots, więc siłownik można sterować z urządzeń z klasycznym portem szeregowym albo przez kabel USB-RS232. Maksymalna prędkość 115 200 b/s. Sprzedaż na zapytanie.
Wycena indywidualna - odpowiadamy zwykle w ciągu jednego dnia roboczego. Sprzedaż wyłącznie dla firm i instytucji.
Termin dostawy: ok. 10 dni od potwierdzenia zamówienia.
Opis produktu

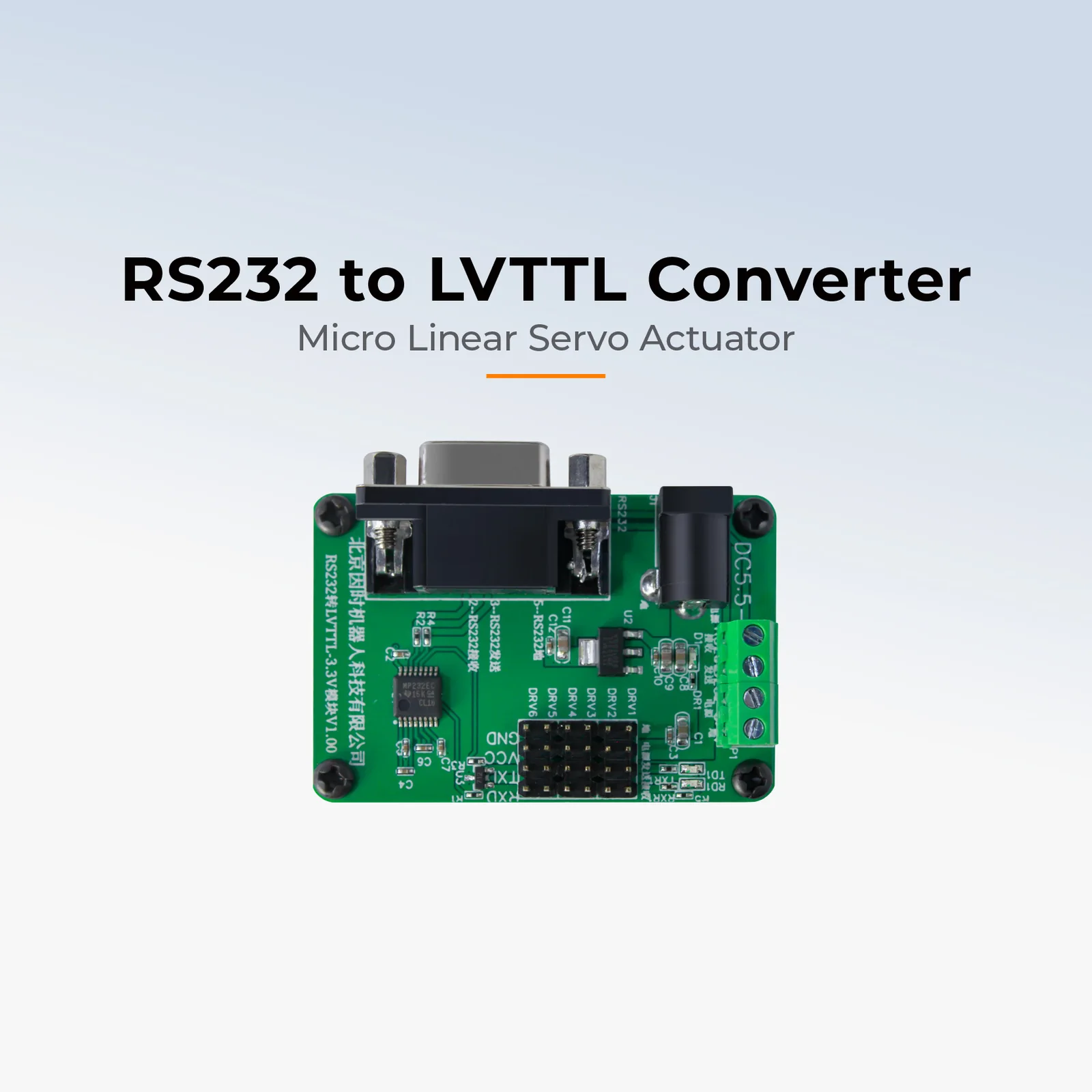

Konwerter RS232 przyjmuje sygnał na żeńskim złączu DB9 (piny 2, 3 i 5), a po stronie siłownika wyprowadza port LVTTL 3,3 V na listwie z sześcioma kolumnami GND/VCC/TXD/RXD i na czteropinowym złączu śrubowym. Przewód siłownika podłącza się kolorami: czarny do GND, czerwony do VCC, żółty do TXD, niebieski do RXD. Zasilanie płytki wchodzi gniazdem DC 5,5/2,1 mm; siłownik dostaje z pinu VCC napięcie 7-9 V (zalecane 8 V).
Moduł obsługuje najwyżej 115 200 b/s, a siłownik wychodzi z fabryki ustawiony na 921 600 b/s: przed pierwszym użyciem trzeba zmienić jego prędkość programem PC producenta przez konwerter USB (Connect, port COM, Search, Baud 115200, Setting, Save Parameter, wyłączenie i włączenie zasilania). Napięcia zasilacza, wymiarów płytki ani zawartości zestawu producent nie podaje; kabel USB-RS232 nie jest wymieniony jako element dostawy.
Kompatybilność
Dla siłowników z interfejsem LVTTL 3,3 V (typ D): serie LA, LAS, LAF i LASF. Nie dotyczy serii BLA (RS485). Wymaga ustawienia siłownika na 115 200 b/s, co robi się konwerterem USB z tej podkategorii.
Specyfikacja
| Typ | konwerter poziomów RS232 na LVTTL 3,3 V do sterowania mikrosiłownikami z urządzeń z portem szeregowym |
| Model | AES-LA-11-06 |
| Wersja płytki | RS232 to LVTTL 3.3 V Module V1.00 (sitodruk producenta) |
| Interfejs wejściowy | RS232, złącze DB9 (piny 2, 3, 5) |
| Interfejs wyjściowy | UART LVTTL 3,3 V: GND, VCC, TXD, RXD |
| Poziom logiczny | 3,3 V |
| Prędkość transmisji | maks. 115 200 b/s |
| Wymagana prędkość siłownika | 115 200 b/s (fabrycznie 921 600 b/s - zmiana programem PC przez konwerter USB) |
| Gniazdo zasilania | DC 5,5 / 2,1 mm (napięcie nie podane) |
| Zasilanie siłownika | 7-9 V DC, zalecane 8 V, przez pin VCC |
| Gniazda siłowników na płytce | listwa 6 kolumn DRV1-DRV6 po 4 piny oraz 4-pinowe złącze śrubowe (wg zdjęcia producenta) |
| Złącze po stronie siłownika | 4-pin DuPont 2,54 mm: czarny GND, czerwony VCC, żółty TXD, niebieski RXD |
| Kompatybilne serie | LA, LAS, LAF, LASF (interfejs LVTTL typ D); nie dotyczy BLA |
Cenę tej pozycji ustalamy indywidualnie - zależy od konfiguracji. Prosimy o zapytanie, odpowiadamy zwykle w ciągu jednego dnia roboczego.
Pliki do pobrania
- Konwerter RS232 - instrukcja (EN, PDF)PDF producenta
Zmiana prędkości siłownika, podłączenie DB9 i zasilania.
- Instrukcja elektryczna serii standardowej (EN, PDF)PDF producenta
Parametry UART i rejestr prędkości siłownika.
- Download Center Inspire RobotsStrona producenta
Instrukcje producenta.
Wysyłka
Wysyłamy w opakowaniu producenta z magazynu w Bielanach Wrocławskich; masy i wymiarów przesyłki producent nie podaje, określamy je w ofercie.
Termin dostawy: ok. 10 dni od potwierdzenia zamówienia. Wiążący termin podajemy w potwierdzeniu zamówienia.
