Inspire Robots złączki ośmiokątne AMI-LA-ACBO (S20, S30, T20, T25, T30)

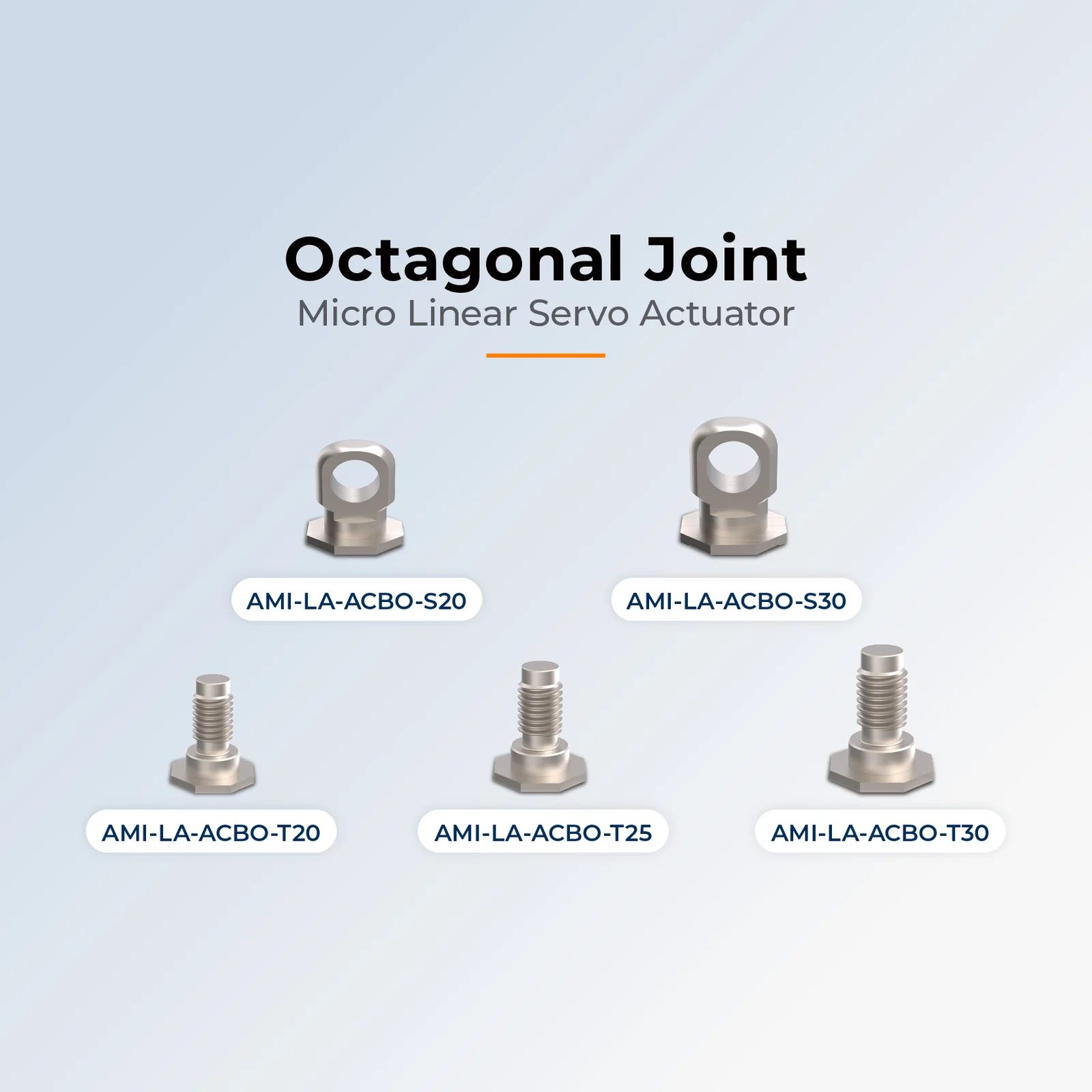

Rodzina AMI-LA-ACBO to pięć złączek do tylnego mocowania mikrosiłowników Inspire Robots serii LA i LAS: ośmiokątna stopka wchodzi w gniazdo z tyłu siłownika, blokuje ją sworzeń Ø3 x 10 mm, a dzięki ośmiokątowi złączkę ustawia się pod kątem 0, 45, 90 lub 135°. Wariant S30 jest montowany fabrycznie. Sprzedaż na zapytanie.
Wycena indywidualna - odpowiadamy zwykle w ciągu jednego dnia roboczego. Sprzedaż wyłącznie dla firm i instytucji.
Termin dostawy: ok. 10 dni od potwierdzenia zamówienia.
Opis produktu
Tył siłowników LA i LAS ma ośmiokątne gniazdo, w którym fabrycznie siedzi złączka AMI-LA-ACBO-S30 z uchem Ø3 mm. Zamiast niej można zamontować S20 (ucho Ø2 mm), T20, T25 albo T30 (trzpień gwintowany M2, M2.5, M3): wsuwa się stopkę o rozwartości 6,1 mm w gniazdo i blokuje poprzecznym sworzniem Ø3 x 10 mm, a obrót ośmiokąta o 45° daje cztery położenia ucha lub trzpienia względem korpusu. Po montażu oś otworu ucha leży 2,8 mm za tylną ścianą siłownika, trzpienie wystają 5,3 mm (T20, T25) lub 5,8 mm (T30).

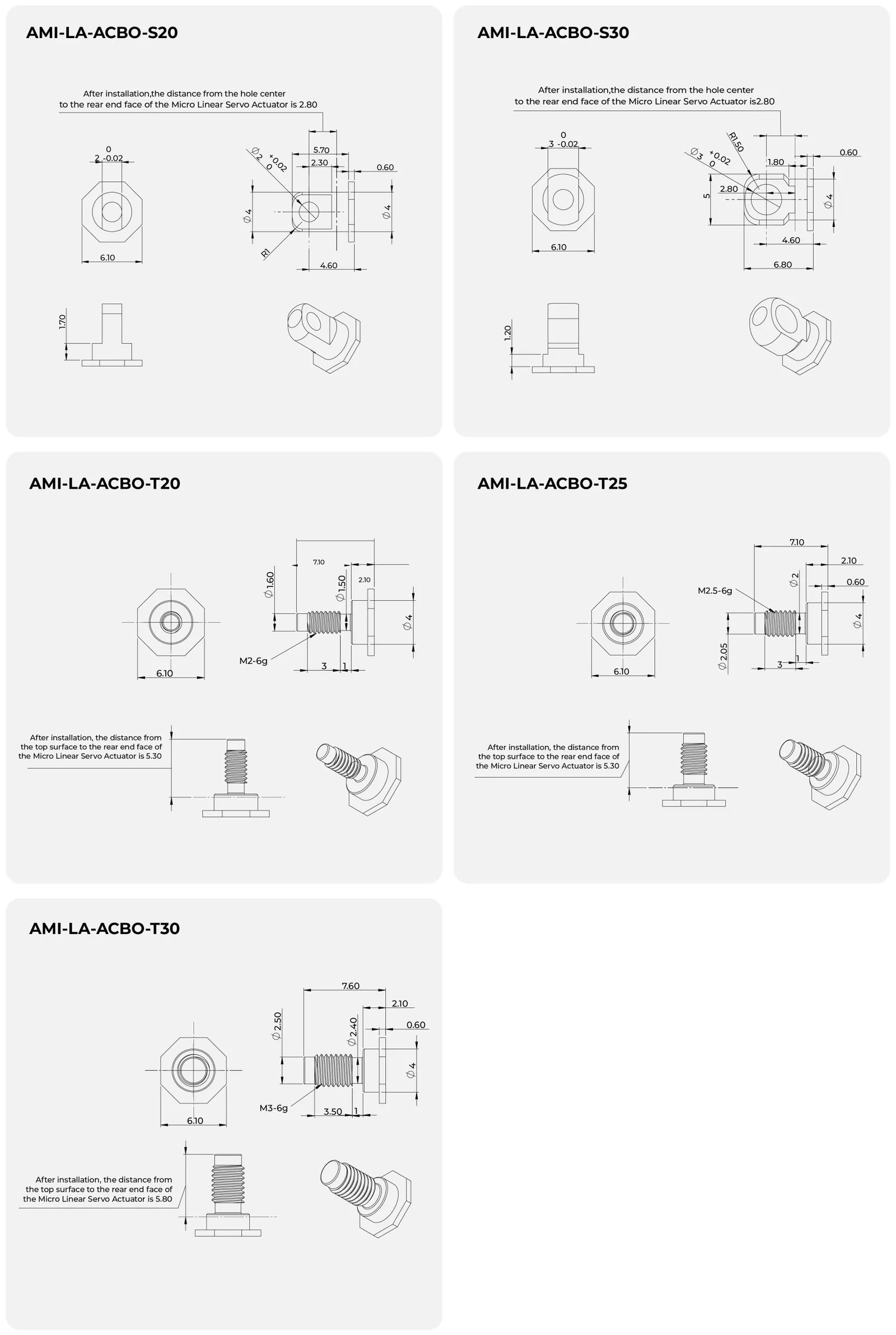

Wszystkie warianty mają kołnierz Ø4 mm; długości całkowite to 5,7 mm (S20), 6,8 mm (S30), 7,1 mm (T20, T25) i 7,6 mm (T30). Złączki ośmiokątne nie pasują do serii LAF i LASF, które mają z tyłu gwint z łożyskiem sferycznym, ani do serii BLA. Producent nie podaje materiału, masy ani tego, czy sworzeń jest w zestawie; rysunki z wymiarami wszystkich wariantów są w instrukcji mechanicznej, a schemat montażu na kartach siłowników LA i LAS.
Kompatybilność
Siłowniki serii LA (LA10, LA16, LA30, LA50) i LAS (LAS10, LAS16, LAS30), jeden rozmiar gniazda. Nie dotyczy LAF, LASF i BLA. Do czoła popychacza służą osobne złączki AMI-LA-ACR1.
Budowa i komponenty
Specyfikacja
| Typ | złączki do ośmiokątnego gniazda z tyłu siłownika LA i LAS, blokowane sworzniem |
| Rodzina / modele | AMI-LA-ACBO-S20, -S30 (montowana fabrycznie), -T20, -T25, -T30 |
| Mocowanie w siłowniku | ośmiokątna stopka o rozwartości 6,1 mm w gnieździe siłownika + sworzeń Ø3 x 10 mm (OD3x10) |
| Kąt montażu | 0°, 45°, 90° albo 135° (obrót w gnieździe ośmiokątnym) |

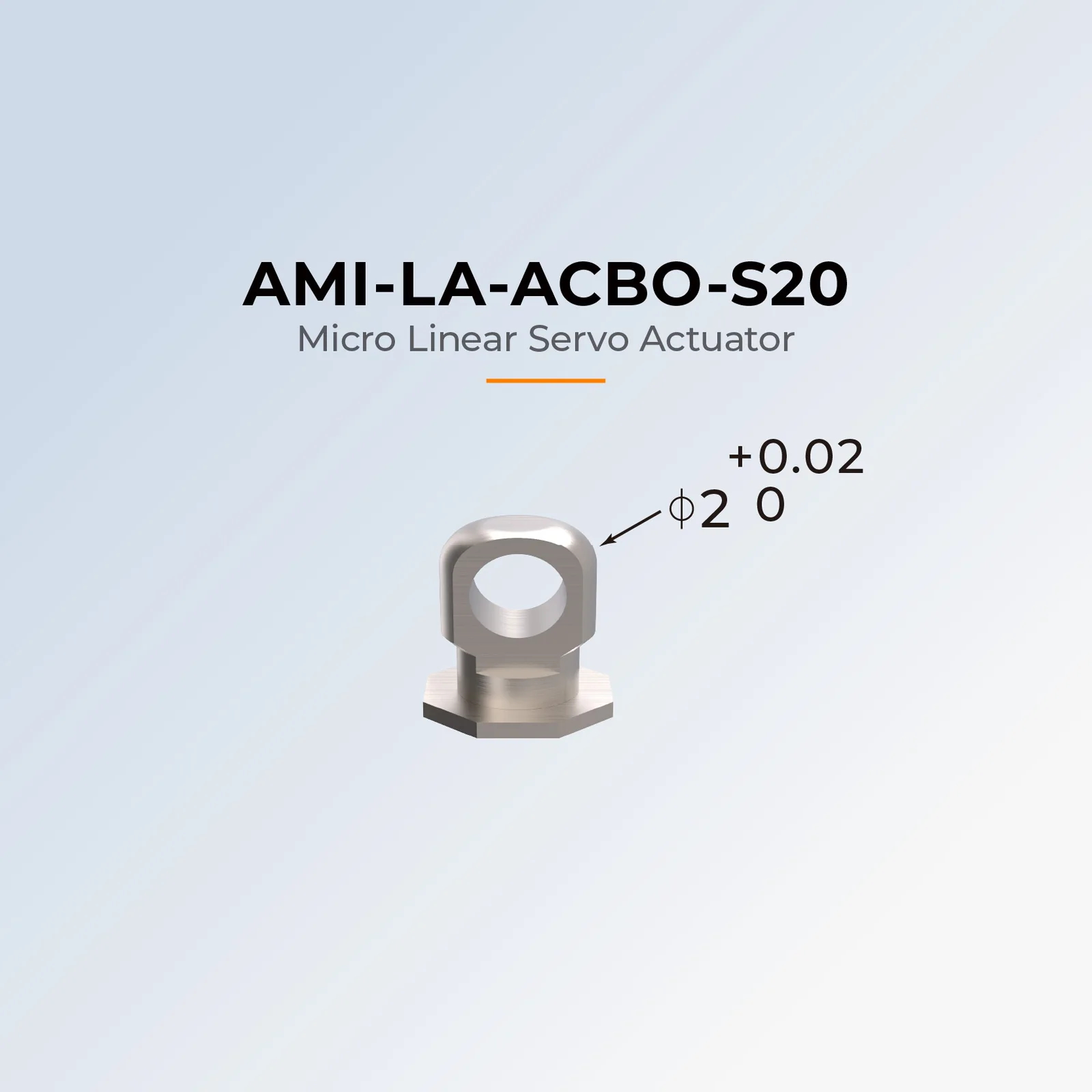

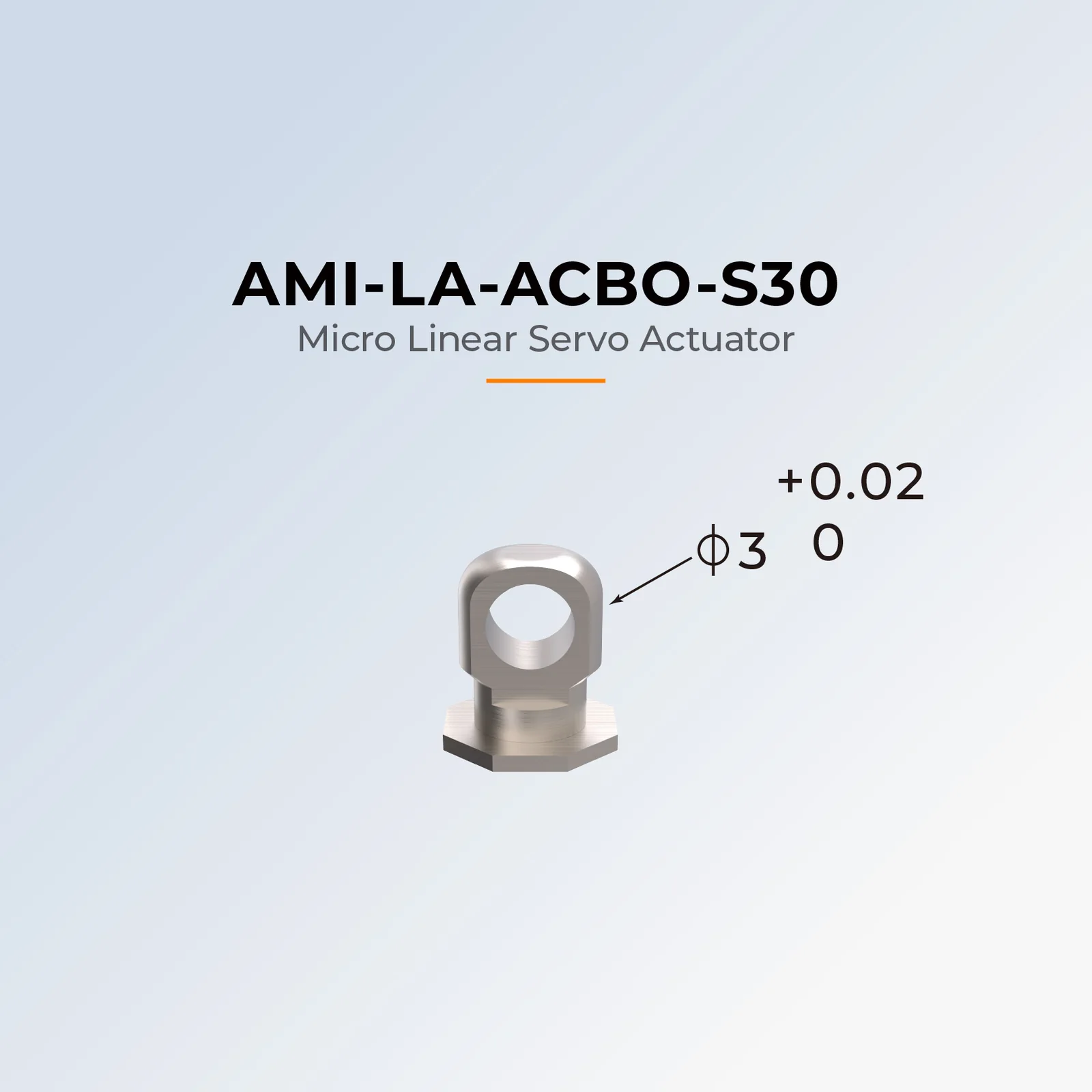

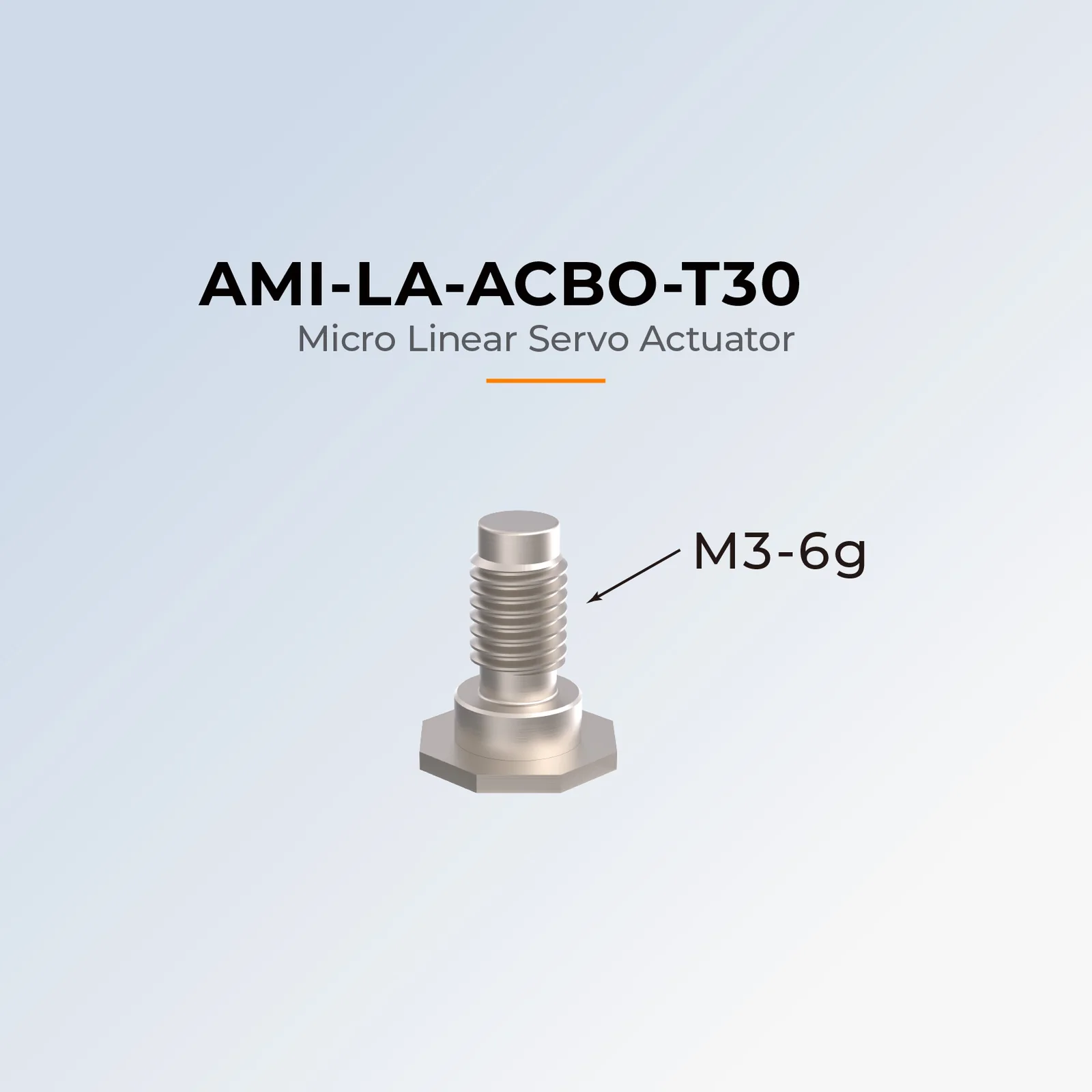

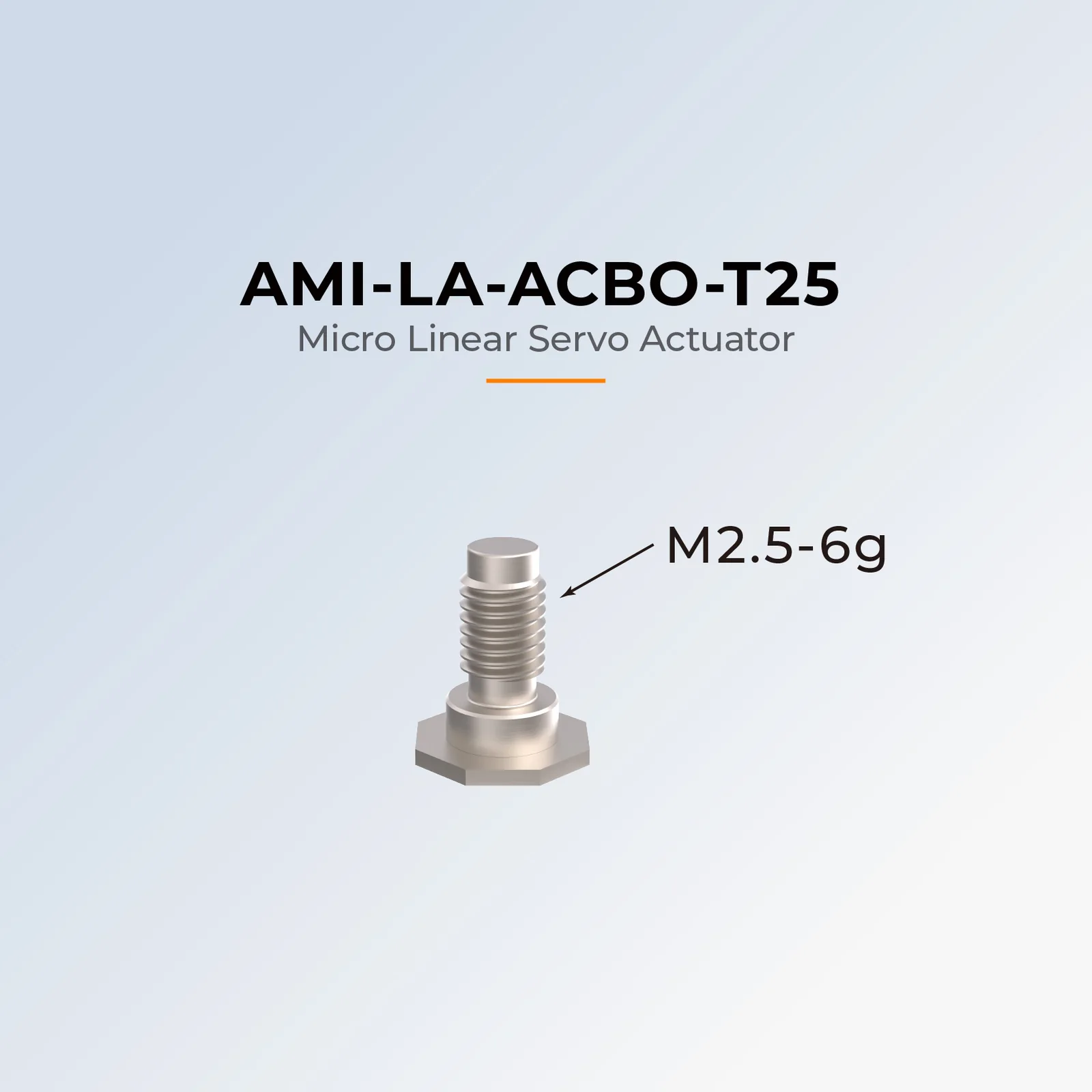

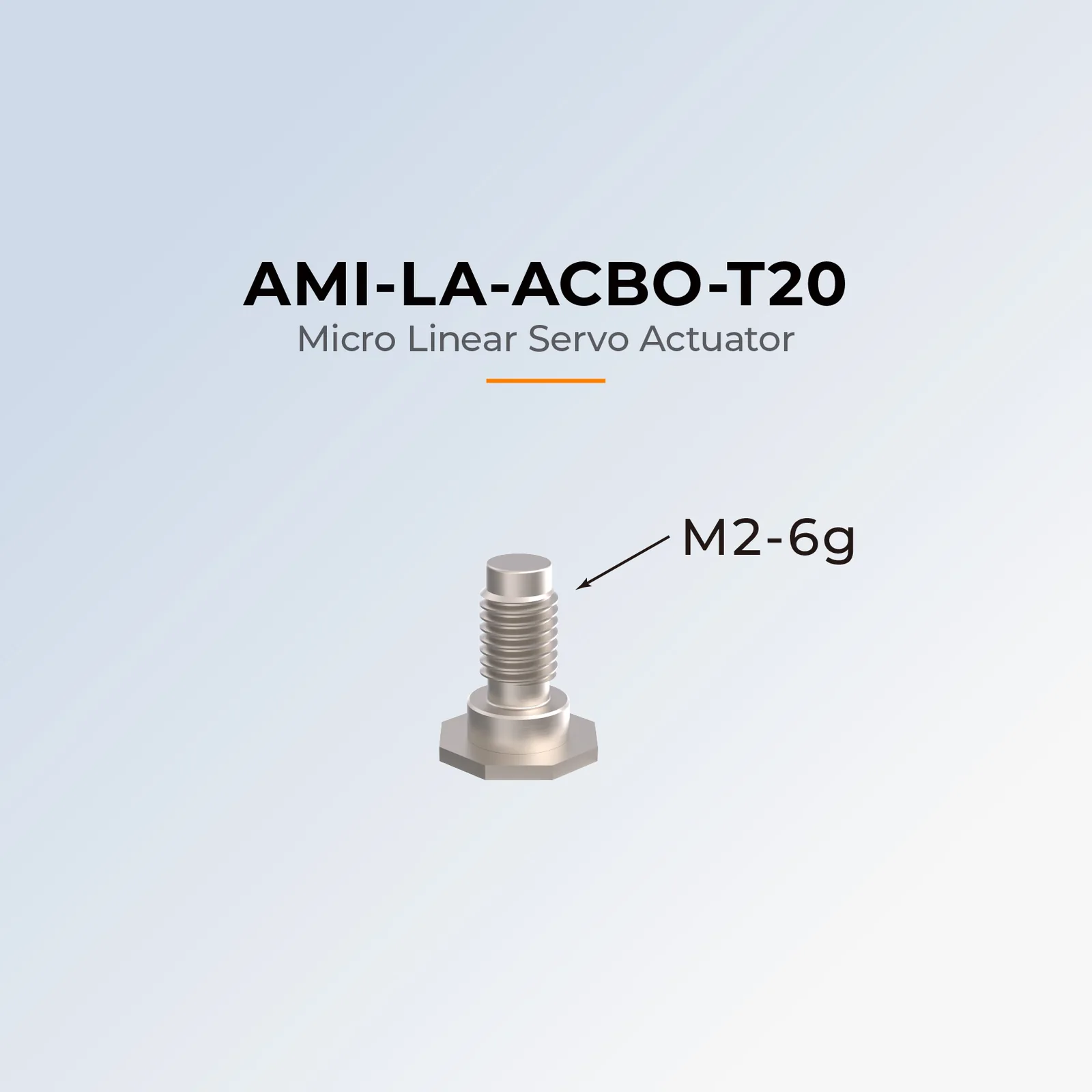

| Końcówki robocze | S20: ucho z otworem Ø2 (+0,02/0) mm, grubość 2 mm; S30: ucho Ø3 (+0,02/0) mm, grubość 3 mm; T20: trzpień M2-6g x 3 mm; T25: M2.5-6g x 3 mm; T30: M3-6g x 3,5 mm |
| Długość całkowita | S20 / S30 / T20 / T25 / T30: 5,7 / 6,8 / 7,1 / 7,1 / 7,6 mm |
| Wystawanie po montażu | oś otworu 2,8 mm za tylną ścianą (S20, S30); trzpień 5,3 / 5,3 / 5,8 mm (T20 / T25 / T30) |
| Średnica kołnierza | Ø4 mm |
| Kompatybilne serie | LA i LAS (wszystkie skoki); nie LAF/LASF (gwint z łożyskiem) ani BLA |
| Materiał obudowy | nie podany przez producenta |
| Masa | nie podany przez producenta |
Cenę tej pozycji ustalamy indywidualnie - zależy od konfiguracji. Prosimy o zapytanie, odpowiadamy zwykle w ciągu jednego dnia roboczego.
Pliki do pobrania
- Mikrosiłowniki liniowe - instrukcja mechaniczna (EN, PDF)PDF producenta
Interfejs ośmiokątny, kąty montażu, rysunki pięciu złączek, sworzeń.
- Download Center Inspire RobotsStrona producenta
Instrukcje producenta.
