Inspire Robots złączki popychacza AMI-LA-ACR1 (S20, S30, T20, T25, T30)
Rodzina AMI-LA-ACR1 to pięć małych złączek wkręcanych w gwint M3 na czole popychacza mikrosiłownika Inspire Robots: S20 i S30 mają ucho z kalibrowanym otworem Ø2 lub Ø3 mm pod sworzeń, T20, T25 i T30 trzpień gwintowany M2, M2.5 lub M3. Jedna rodzina do wszystkich siłowników LA, LAS, LAF i LASF. Sprzedaż na zapytanie.
Wycena indywidualna - odpowiadamy zwykle w ciągu jednego dnia roboczego. Sprzedaż wyłącznie dla firm i instytucji.
Termin dostawy: ok. 10 dni od potwierdzenia zamówienia.
Opis produktu

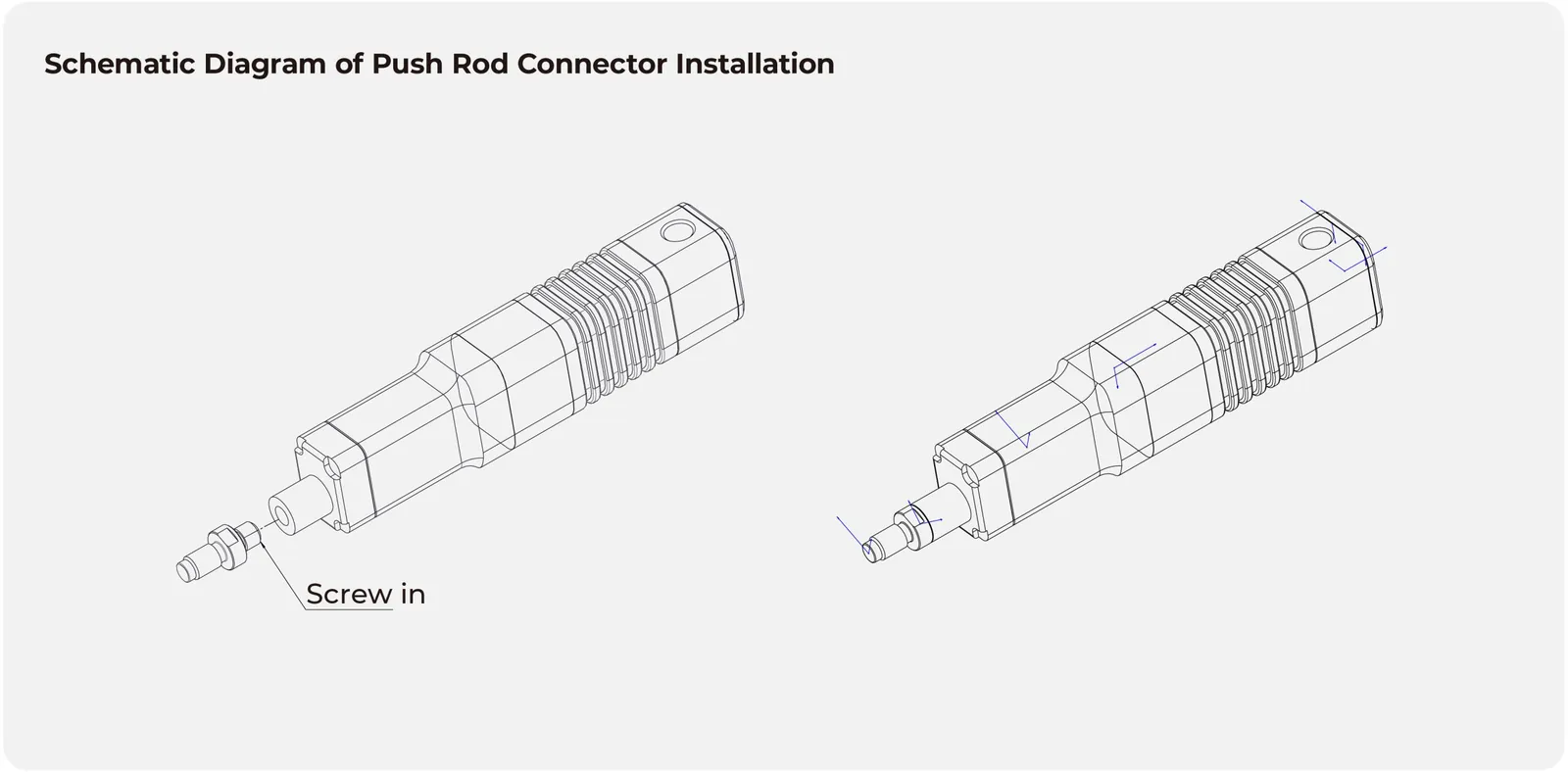

Każdy mikrosiłownik serii LA, LAS, LAF i LASF ma na czole popychacza gwint wewnętrzny M3 głębokości 3 mm, a złączka AMI-LA-ACR1 zamienia go w konkretne połączenie z mechanizmem: ucho z otworem Ø2 lub Ø3 mm (+0,02/0) pod sworzeń przegubu albo trzpień gwintowany M2, M2.5 lub M3 do wkręcenia w element wykonawczy. Wszystkie pięć wariantów ma kołnierz Ø5 mm, sześciokąt pod klucz 4,5 mm i gwint M3-6g o długości 3 mm; długość całkowita trzpieni to 10 mm (T20, T25) i 10,5 mm (T30).
Producent zaleca dokręcanie z momentem do 4 kgf·cm (ok. 0,39 N·m), najlepiej kluczem dynamometrycznym, z odrobiną kleju do gwintów o małej wytrzymałości, i ogranicza obciążenie boczne końca popychacza do 30 N (skok 10, 16 i 50 mm) albo 25 N (skok 30 mm); większe obciążenie boczne skraca żywotność popychacza. Złączka T30 jest wymagana do montażu przegubu kulowego AMI-LA-BR-P30. Materiału, masy i liczby sztuk w opakowaniu producent nie podaje; rysunki wymiarowe wszystkich wariantów są w instrukcji mechanicznej.
Kompatybilność
Wszystkie mikrosiłowniki z gwintem M3 w popychaczu: serie LA, LAS, LAF i LASF (jeden rozmiar złączki niezależnie od skoku). Dla serii BLA producent nie potwierdza. Przegub kulowy AMI-LA-BR-P30 montuje się wyłącznie na złączce T30.

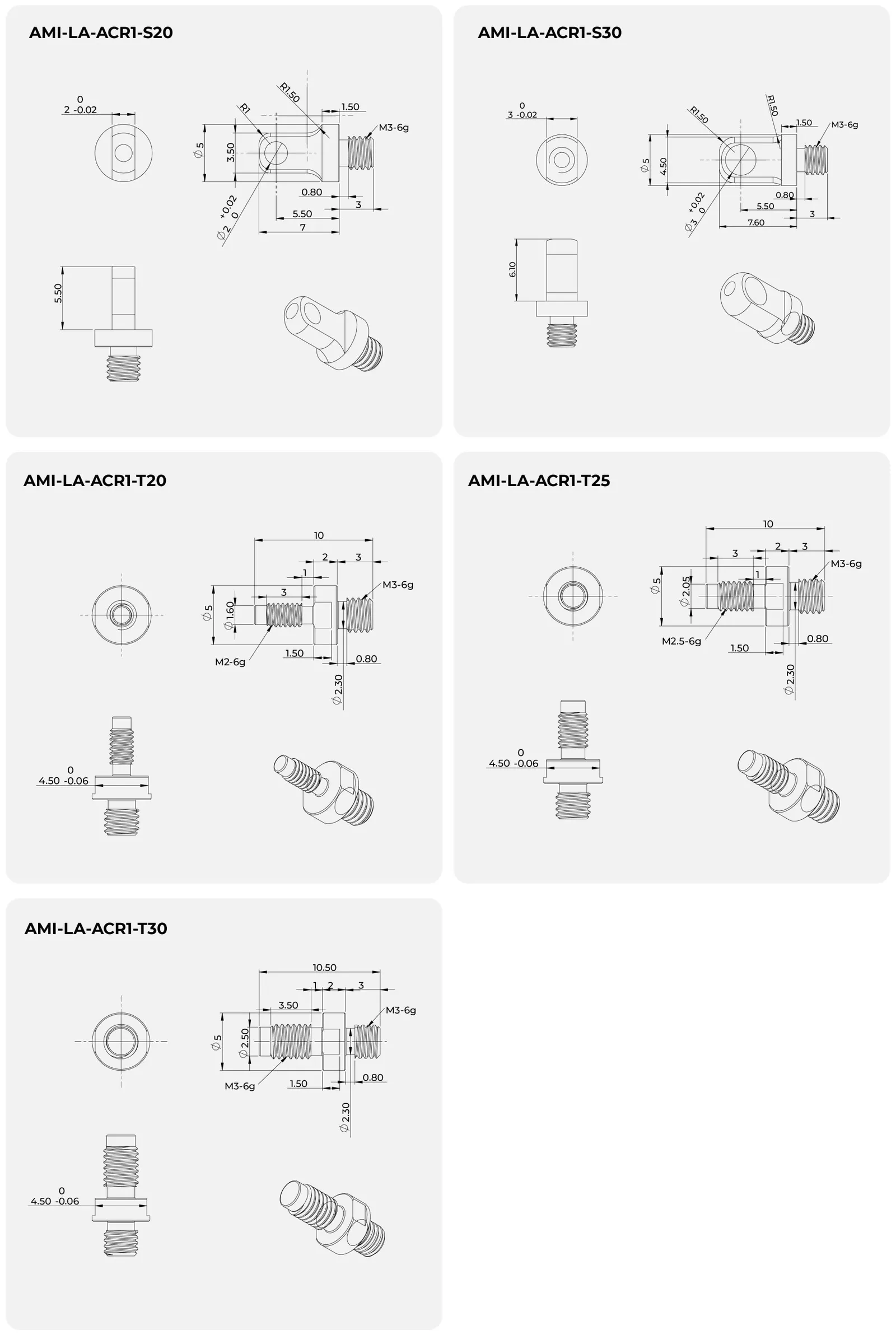

Budowa i komponenty
Specyfikacja
| Typ | toczone złączki wkręcane w gwint M3 na czole popychacza mikrosiłownika |

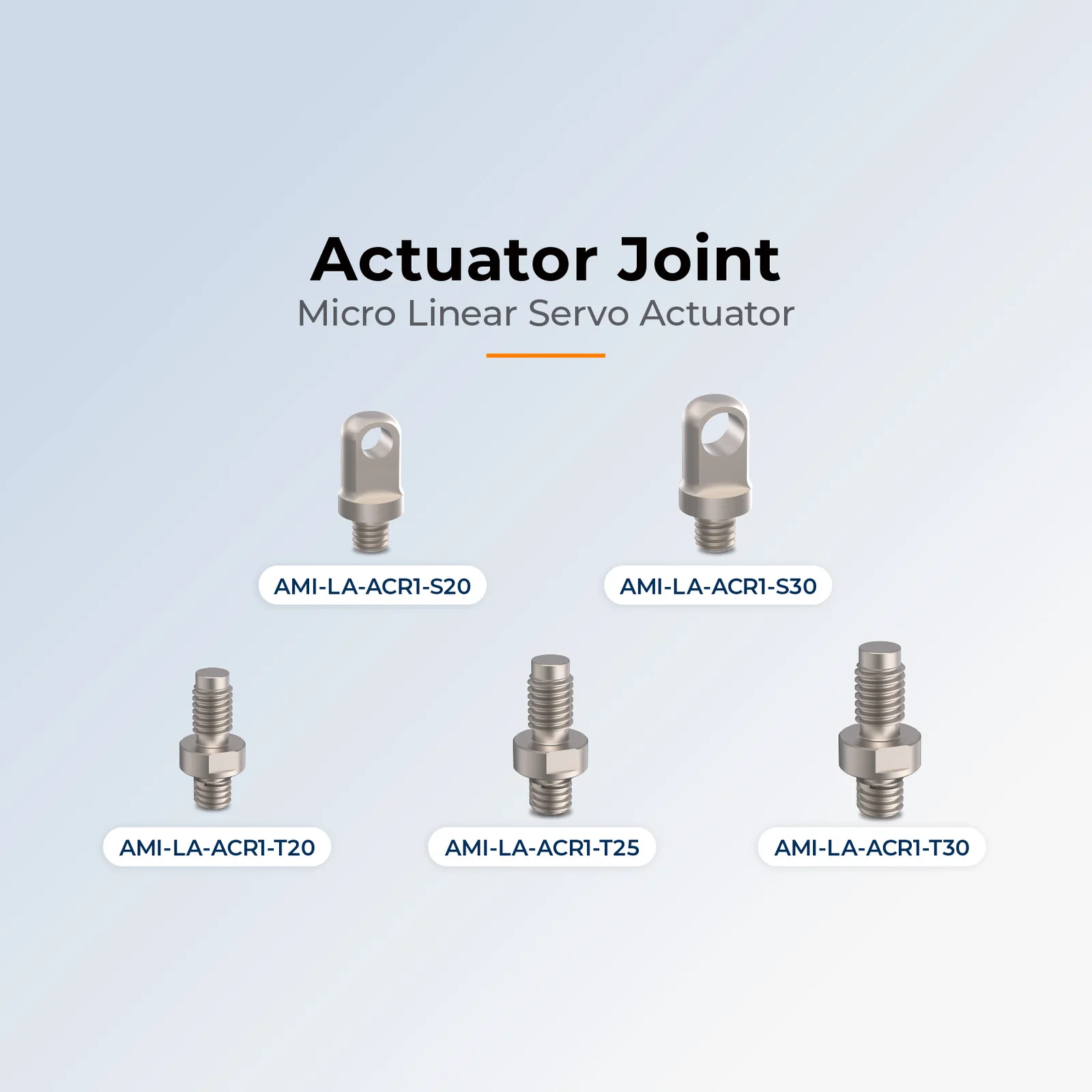

| Rodzina / modele | AMI-LA-ACR1-S20, -S30 (ucho z otworem), -T20, -T25, -T30 (trzpień gwintowany) |
| Gwint do popychacza | M3-6g, długość 3 mm (popychacz ma gwint wewnętrzny M3 głębokości 3 mm) |

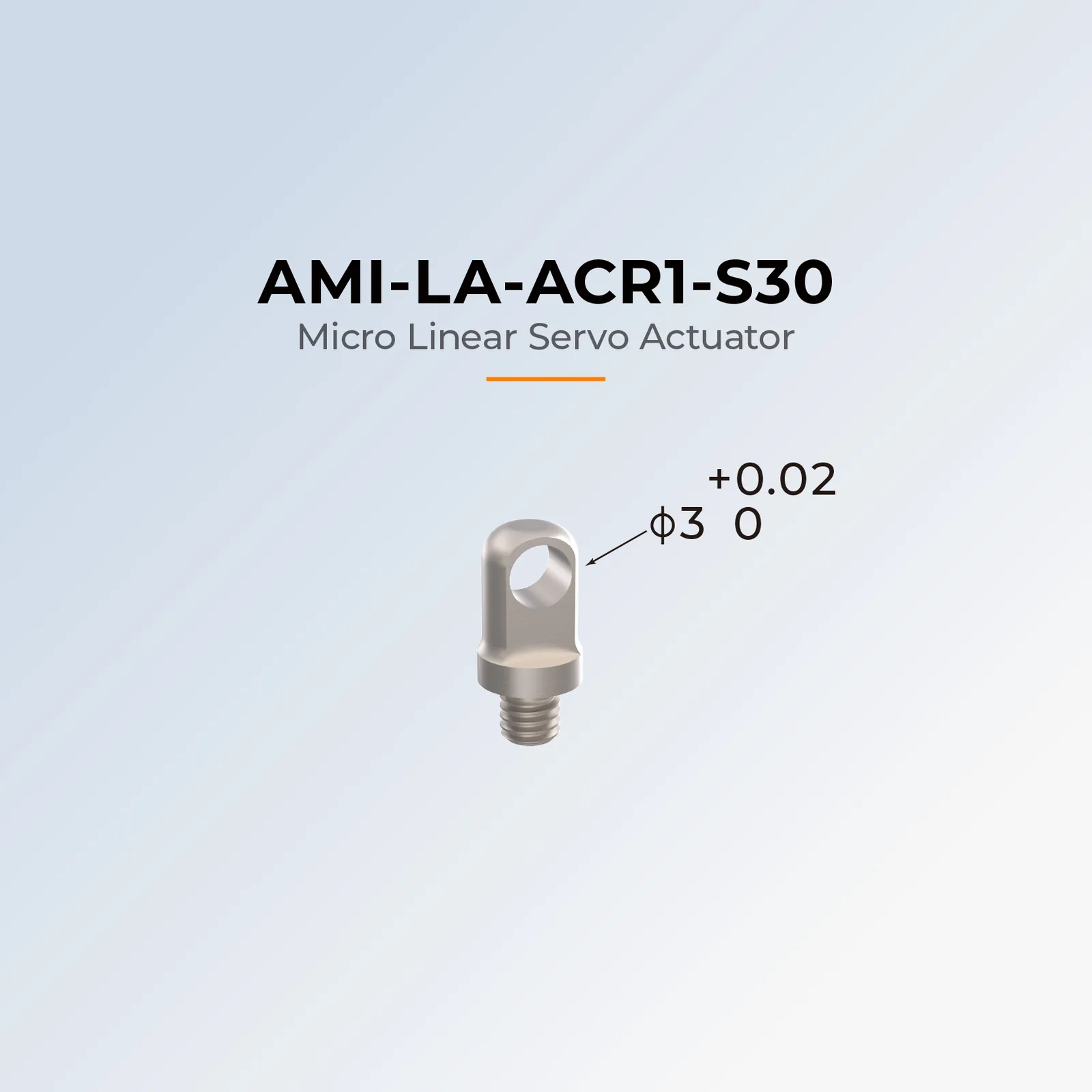

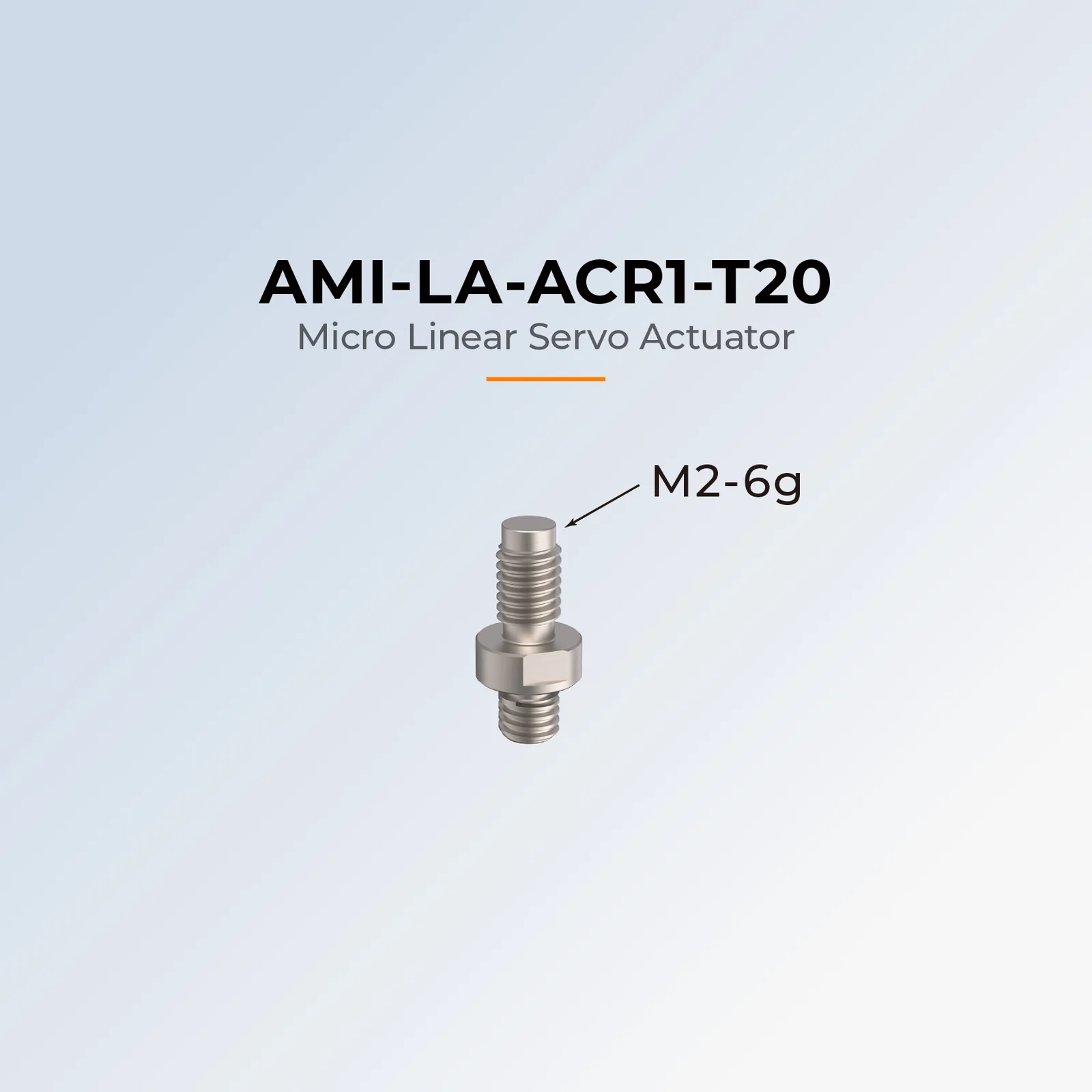

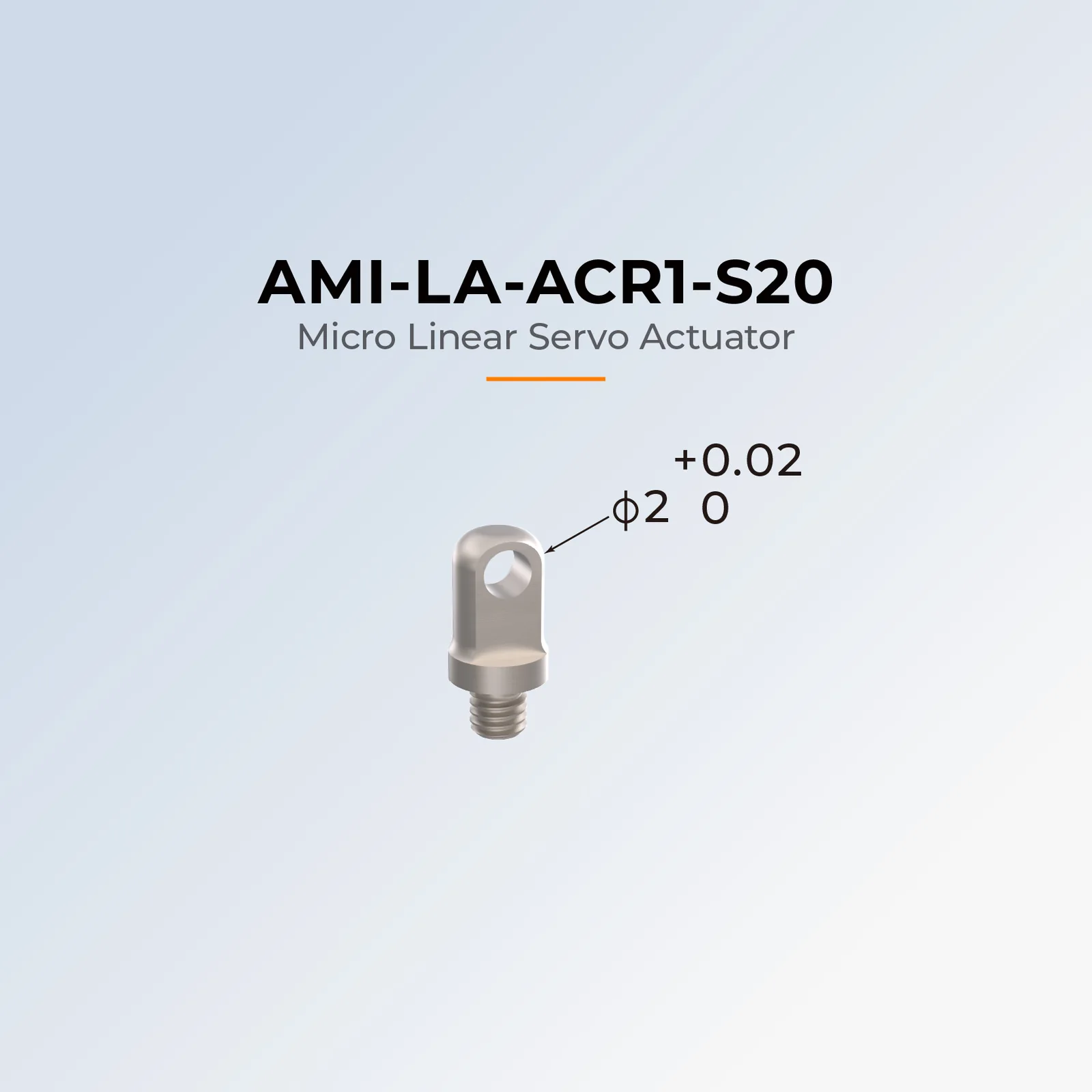

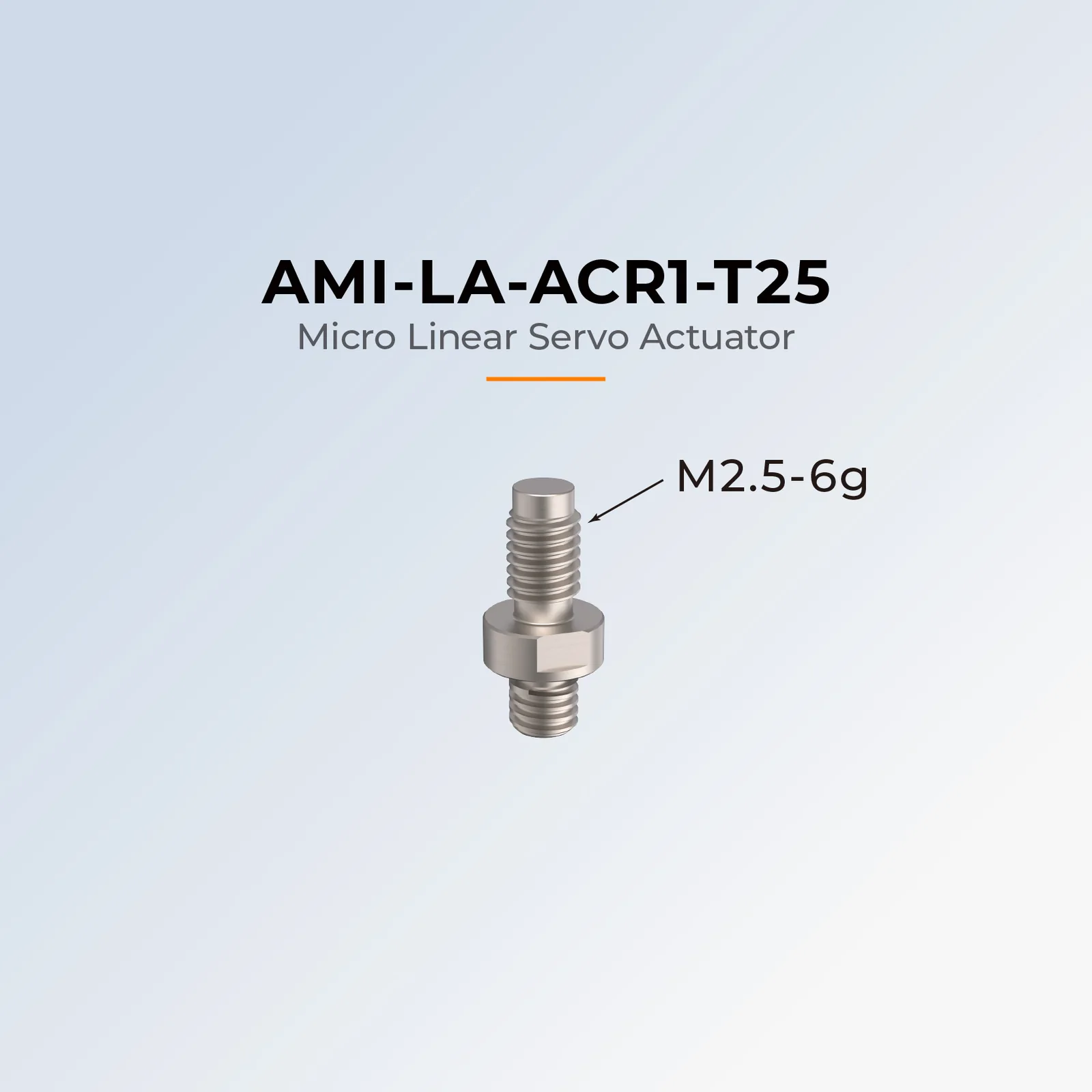

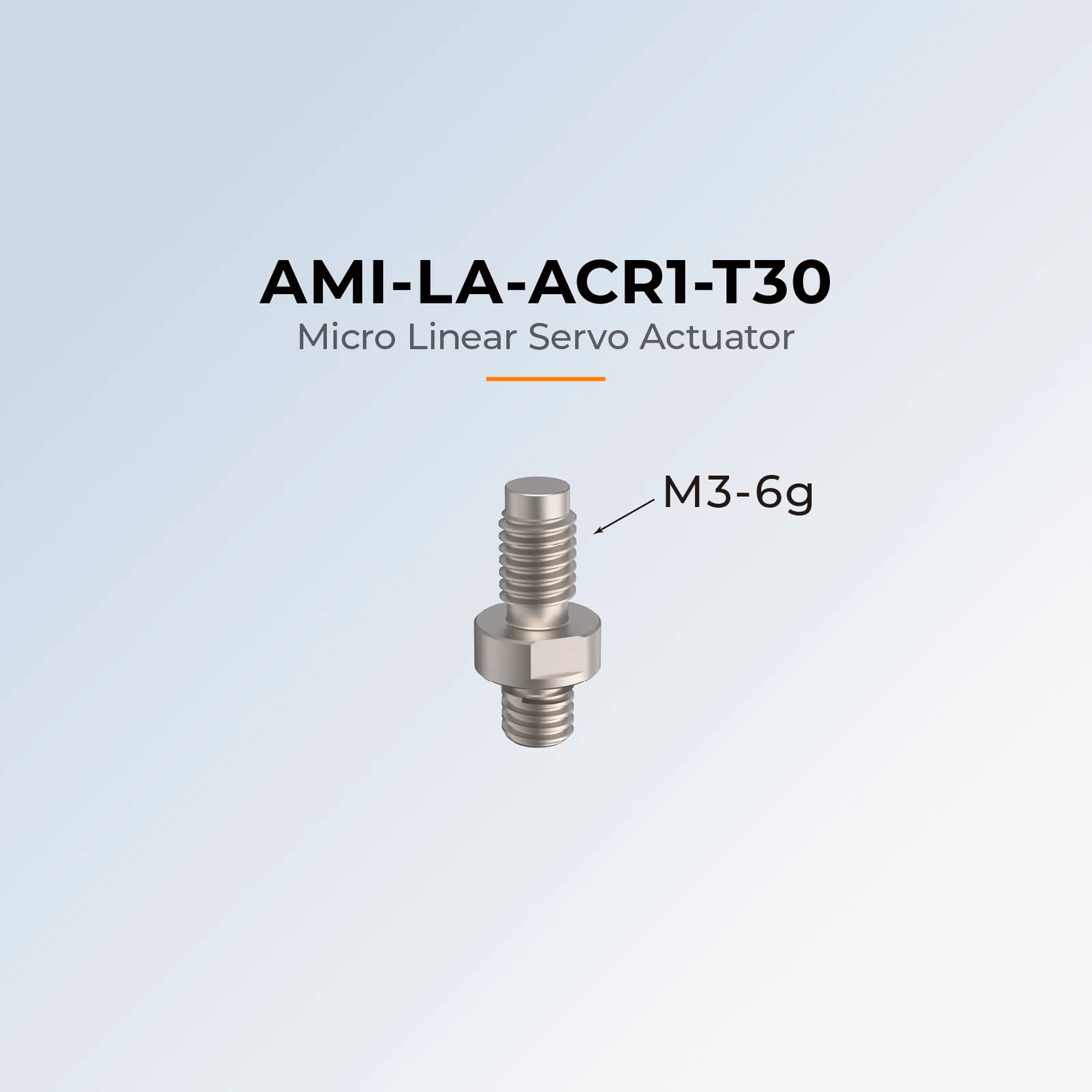

| Końcówki robocze | S20: ucho z otworem Ø2 (+0,02/0) mm, grubość 2 mm; S30: ucho Ø3 (+0,02/0) mm, grubość 3 mm; T20: trzpień M2-6g x 3 mm; T25: M2.5-6g x 3 mm; T30: M3-6g x 3,5 mm |
| Długość całkowita | T20 / T25 / T30: 10 / 10 / 10,5 mm; korpus S20 / S30 bez gwintu: 7 / 7,6 mm |
| Średnica kołnierza | Ø5 mm |
| Rozwartość klucza | 4,5 (0/-0,06) mm |
| Maks. moment dokręcania | 4 kgf·cm (ok. 0,39 N·m); dopuszczalny klej do gwintów o małej wytrzymałości |
| Maks. obciążenie boczne popychacza | 30 N (skok 10, 16 i 50 mm), 25 N (skok 30 mm) |
| Współpracuje z | przegub kulowy AMI-LA-BR-P30 (tylko ze złączką T30) |
| Kompatybilne serie | LA, LAS, LAF, LASF (wszystkie modele wg instrukcji); BLA niepotwierdzone |
| Materiał obudowy | nie podany przez producenta |
| Masa | nie podany przez producenta |
Cenę tej pozycji ustalamy indywidualnie - zależy od konfiguracji. Prosimy o zapytanie, odpowiadamy zwykle w ciągu jednego dnia roboczego.
Pliki do pobrania
- Mikrosiłowniki liniowe - instrukcja mechaniczna (EN, PDF)PDF producenta
Rysunki pięciu złączek, montaż, moment dokręcania, obciążenia boczne.
- Download Center Inspire RobotsStrona producenta
Instrukcje producenta.
Wysyłka
Wysyłamy w opakowaniu producenta z magazynu w Bielanach Wrocławskich; masy i wymiarów przesyłki producent nie podaje, określamy je w ofercie.
Termin dostawy: ok. 10 dni od potwierdzenia zamówienia. Wiążący termin podajemy w potwierdzeniu zamówienia.
