Luxonis PSRBS cable

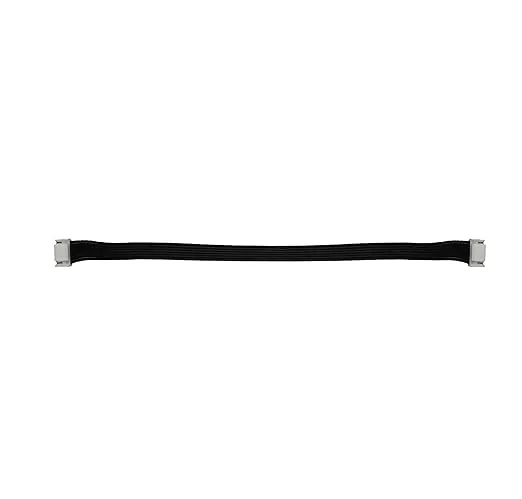

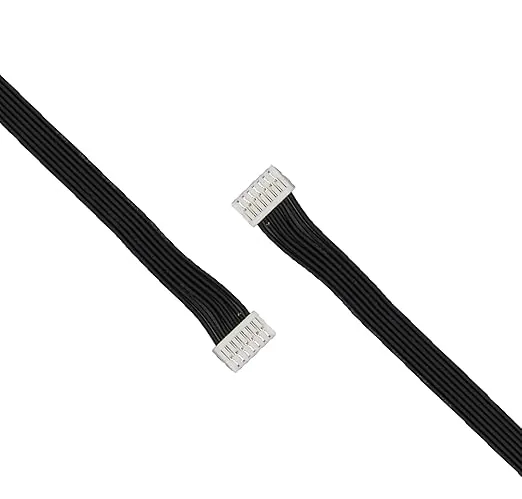

Kabel PSRBS o długości 15 cm służy do prototypowania z płytą OAK-FFC-4P. Jej złącze PSRBS łączy kamerę OAK z zewnętrzną logiką - oświetleniem, innymi kamerami, odbiornikiem GPS i podobnymi układami - a ten kabel pozwala się z nim połączyć. Ma 7 czarnych żył 28 AWG zakończonych obudowami JST GHR-07V-S ze stykami zaciskanymi SSHL-002T-P0.2. Połączenie jest odwrócone: pin 1 na jednym końcu trafia na pin 7 na drugim.

Według dokumentacji producenta złącze PSRBS płyty OAK-FFC-4P ma 7 linii: 1 - VDD_5V (wejście albo wyjście zasilania 5 V), 2 - STROBE (wyjście sterujące zewnętrznym oświetleniem, np. projektorem albo oświetlaczem), 3 - MODULE_nRST (reset z zewnątrz; zwarcie do masy resetuje procesor RVC2, jak przycisk RST), 4 - BOOT_SEL (wybór startu z bootloadera; 1,8 V pomija bootloader, jak przycisk BOOT), 5 - COM_AUX_IO2 (FSYNC portów MIPI 2-liniowych, wejście lub wyjście), 6 - FSIN_4LANE (FSYNC portów MIPI 4-liniowych, wejście lub wyjście) i 7 - GND.

Dzięki temu z jednego złącza można zsynchronizować kamery płyty z zewnętrznym sprzętem, sterować oświetleniem w takt naświetlania, zresetować moduł albo wybrać tryb startu - bez lutowania do płyty. STROBE ma stan wysoki tylko podczas ekspozycji, więc światło sterowane tym sygnałem nie świeci stale, co według producenta zmniejsza pobór energii i nagrzewanie. Kabel ma 15 cm (0,5 ft), więc najlepiej sprawdza się w prototypach, w których płyta i dołączana elektronika leżą obok siebie.
