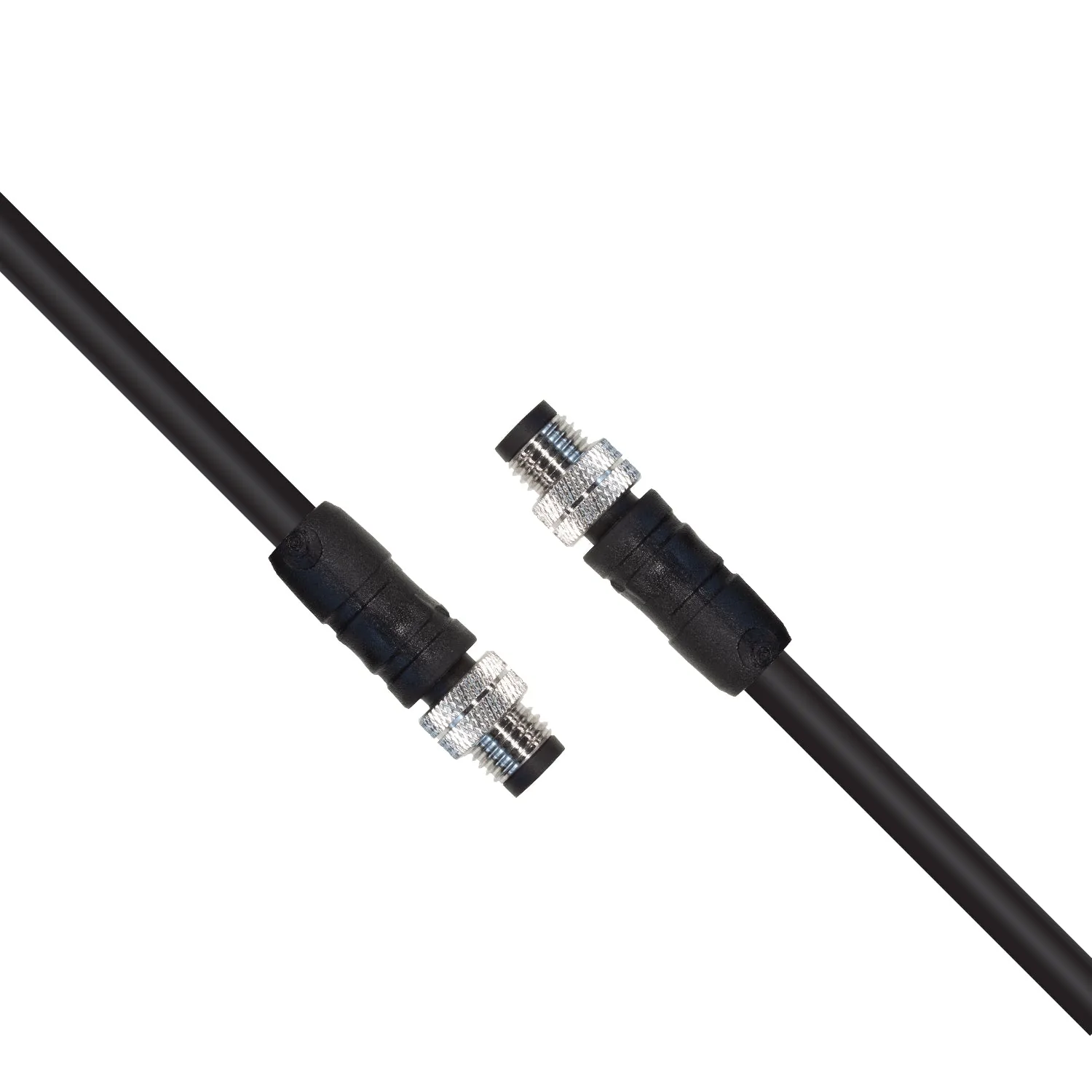

Luxonis M8 cable (Male to Male)

Kabel M8 o długości 2 m z prostymi wtykami męskimi na obu końcach, zabezpieczanymi gwintem. Producent przeznacza go do kamer OAK PoE serii 2, których złącze M8 wyprowadza USB 2.0, izolowane sygnały FSYNC i STROBE, zasilanie 5 V dla akcesoriów i pomocnicze GPIO. Kabel tego samego typu (M8 męski-męski, 2 m) producent dokłada do kamery OAK-D Pro W PoE. Po skręceniu złącza mają IP67, a parametry znamionowe to 30 V AC/DC i 1 A.

Wtyki męskie na obu końcach łączą dwa gniazda żeńskie M8, na przykład złącze kamery z urządzeniem albo adapterem, który ma gniazdo M8. Gniazdo M8 kamer OAK PoE serii 2 to według dokumentacji 8-pinowe złącze żeńskie z kodowaniem A; zaślepkę na wolne gniazdo producent dołącza do kamery.

W kamerach serii 2 wejście FSYNC i wyjście STROBE są izolowane i mają własną masę, a wyjście STROBE jest typu otwarty kolektor. Zewnętrzny impuls wyzwalający podaje się według producenta jako 12 V (do 24 V) z odwróconą logiką: zdarzenie następuje przy 0 V na linii FSYNC. Linie USB 2.0 służą m.in. do ponownego wgrania oprogramowania w trybie startu z USB. Złącza kabla są skręcane, żyły przylutowane do styków; producent podaje stopień zanieczyszczenia 3, rezystancję izolacji co najmniej 100 MΩ, ponad 100 cykli łączenia i pracę od -20 do 85 °C.
