Luxonis OAK Y Adapter

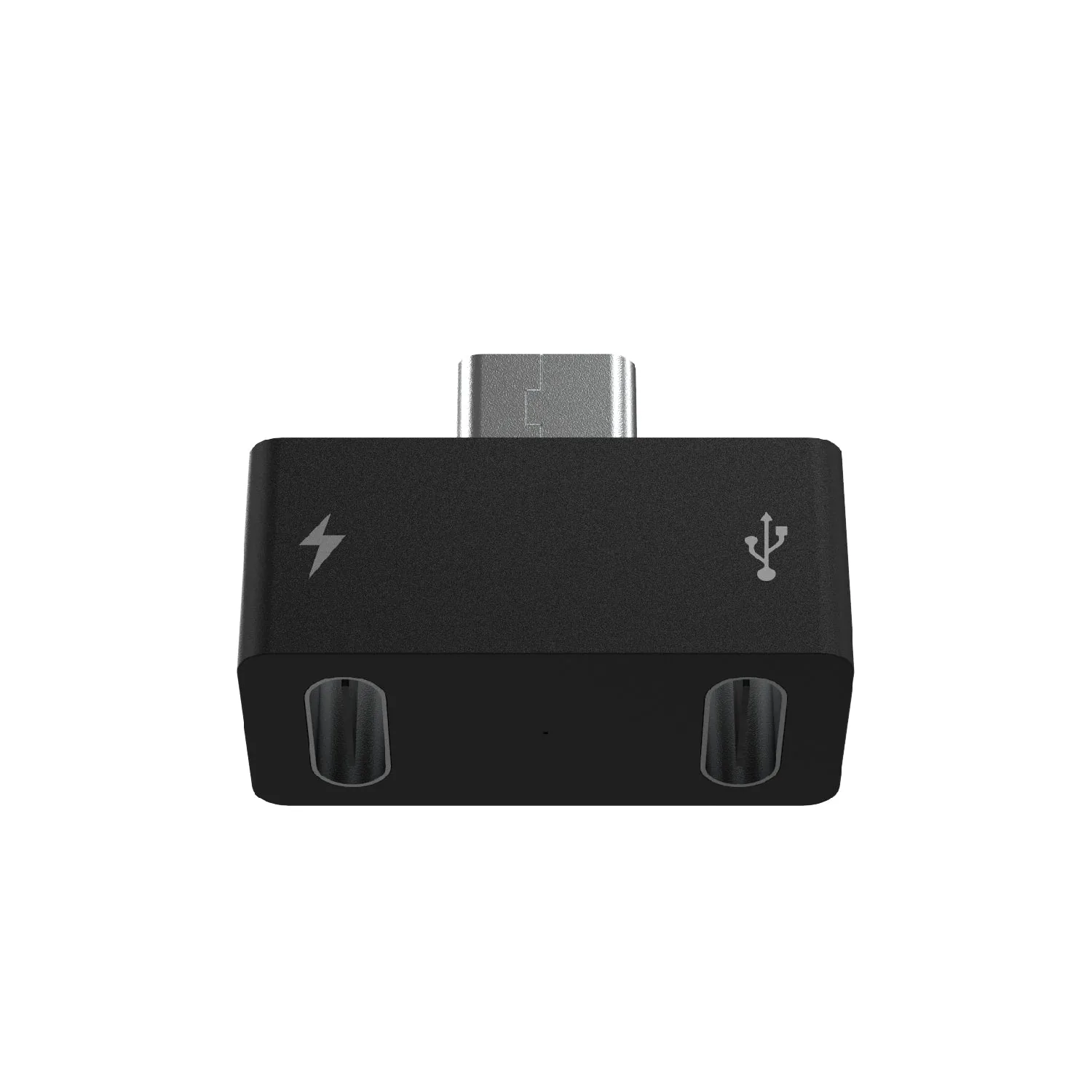

OAK Y Adapter rozdziela zasilanie i dane kamery OAK na dwa kable: wtyk USB-C wchodzi w gniazdo kamery, a w adapterze są dwa gniazda USB-C - jedno na zasilanie 5 V, drugie na dane z komputera. Zwykle komputer daje kamerze dość prądu (ponad 1 A) i adapter nie jest potrzebny. Przydaje się, gdy port hosta nie wystarcza: przy kamerach Pro z projektorem punktów IR i oświetlaczem IR oraz przy małych komputerach jednopłytkowych, takich jak Raspberry Pi, gdy z tych samych portów USB zasilane są też inne urządzenia. Adapter waży 5 g, a dane przenosi w standardzie USB 3.1 Gen 1.

Luxonis opracował adapter dla kamer, które mają jedno złącze USB-C na dane i zasilanie. Starsze modele, takie jak OAK-D, mają osobne gniazdo zasilacza, nowsze kamery USB już nie - stąd adapter Y. Według dokumentacji producenta w kamerach Pro, czyli OAK-D Pro i OAK-D Pro W, dochodzą projektor punktów IR i oświetlacz IR, każdy do 1 W, a Raspberry Pi daje na wszystkie porty USB łącznie do 1,2 A. Kamery OAK mają też chwilowe skoki poboru prądu, zwłaszcza przy kodowaniu wideo i inferencji AI; przy słabym źródle kończy się to spadkiem napięcia (brownout) i przerwaniem pracy kamery.

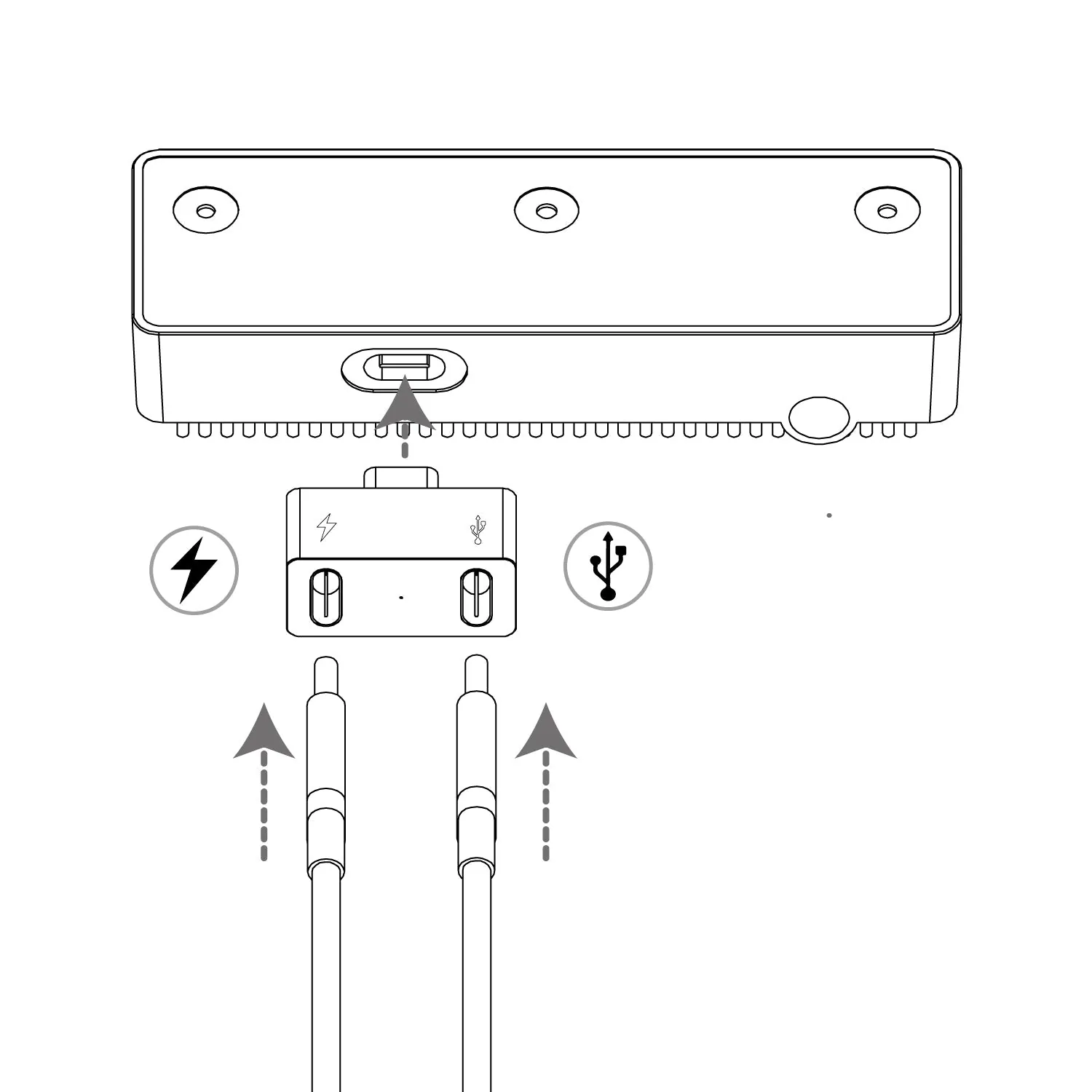

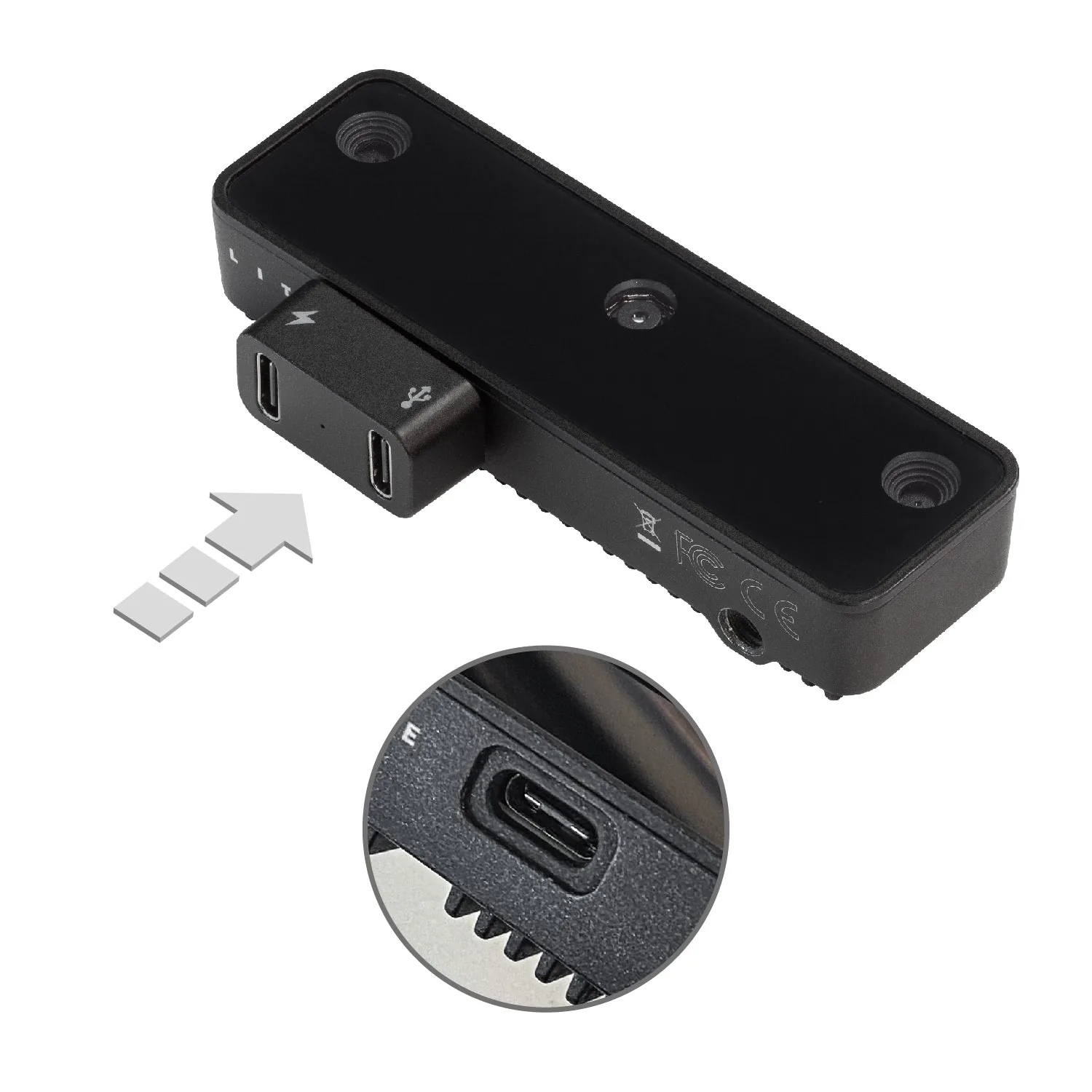

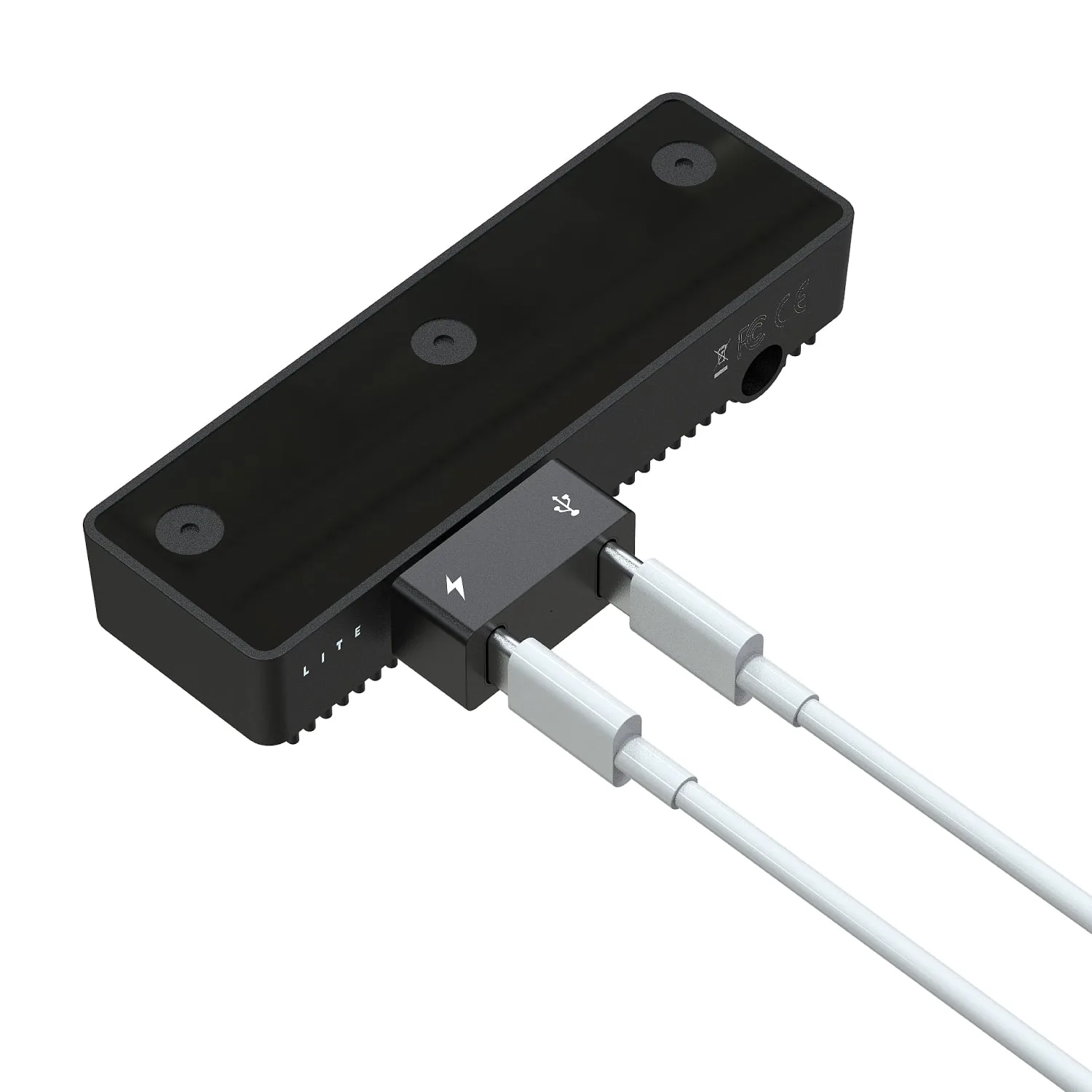

Podłączenie jest proste: kabel USB-C z komputera do gniazda danych (symbol USB), kabel USB-C z zasilacza 5 V - wystarczy standardowa ładowarka sieciowa USB - do gniazda zasilania (symbol błyskawicy), a adapter do kamery. Kolejność nie ma znaczenia. Zasilanie trafia do kamery dopiero wtedy, gdy podłączone są oba kable, a komputer rozpoznaje kamerę jako urządzenie USB 3.0 SuperSpeed. Wejście zasilania przenosi do 15 W. Oba kable USB-C trzeba przygotować osobno, producent nie wymienia ich w zestawie.

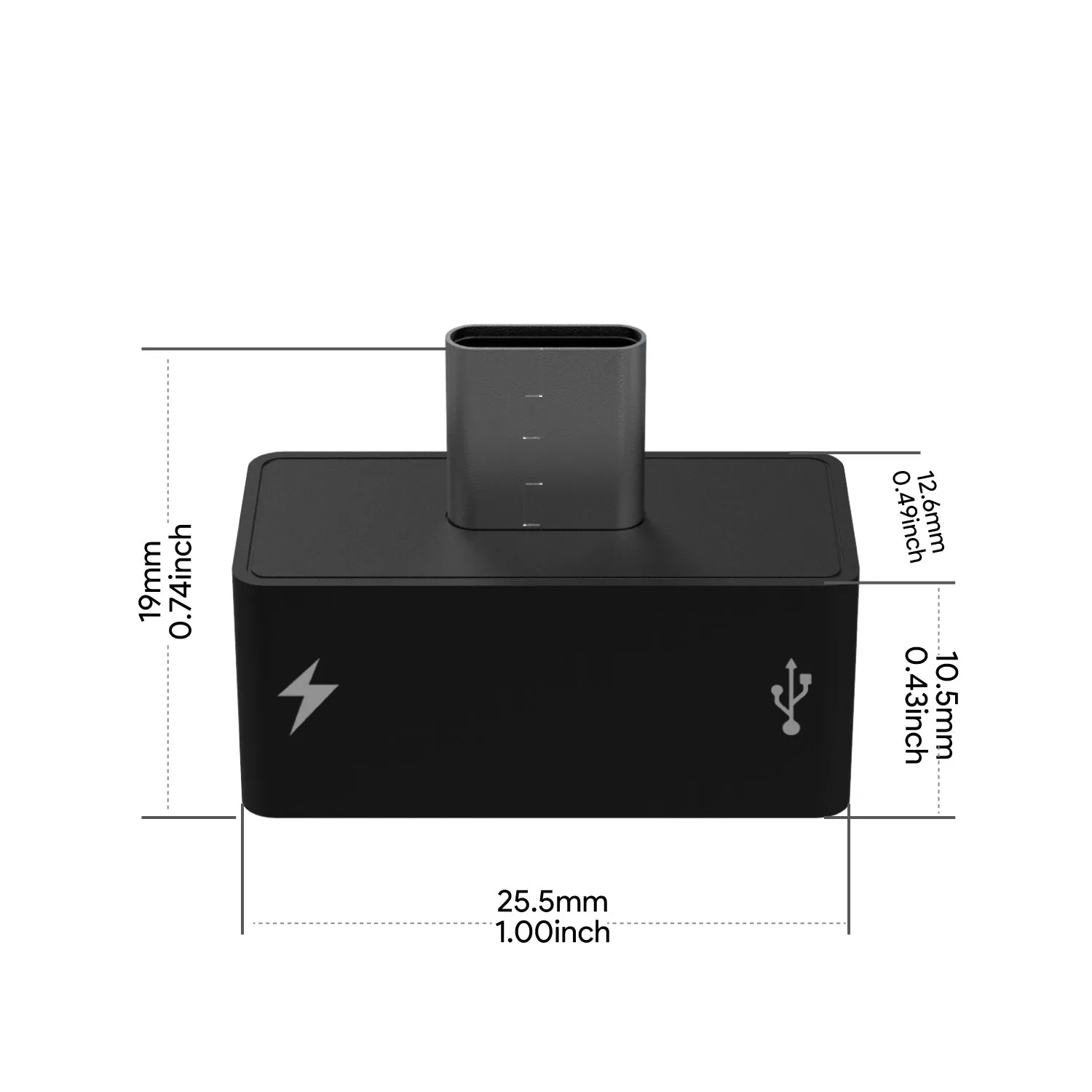

Projekt jest otwarty: na GitHubie producenta są schemat, projekt Altium, modele 3D płytki i obudowy oraz rysunki i pliki do montażu i produkcji płytki. Korpus ma 25,5 × 12,6 × 10,5 mm, a z wtykiem USB-C 19 mm wysokości. Klasyfikacja eksportowa USA: EAR99.
